PDF

• Ablauf

DDS-CAD erkennt grundsätzlich die in der PDF-Datei enthaltenen Linien und Punkte (Vektoren). In komplexen Zeichnungen führt dies jedoch zu einer hohen Belastung der Rechenkapazität. Bildaufbau und andere Reaktionen von DDS-CAD werden verlangsamt, der Import kann auch scheitern. Die Vektorerkennung ist deshalb standardmäßig ausgeschaltet.

Sie sollten die Anwendung jedoch probieren, da die Vektoren im Erfolgsfall für die Fangfunktionen bereitstehen und folgende Arbeitsschritte erleichtern.

• Vektorerkennung bei PDF-Import
• Import ausführen

Ein importierter Grundriss muss in seiner Größe auf die realen Maße im Maßstab 1:1 angepasst werden. Das heißt, ein Objekt bekannter Größe (z. B. Maßlinie, Tür) muss bei der Überprüfung durch die DDS-Funktion Messen... genau der beschrifteten Größe entsprechen.

Prüfen Sie zuerst die Situation, indem Sie eine bekannte Referenzstrecke messen. Unterscheidet sich das Messergebnis von der bekannten Länge, müssen Sie den Korrekturfaktor ermitteln und den Grundriss skalieren.

• Referenzstrecke messen
• Korrekturfaktor ermitteln, Grundriss skalieren (bei erfolgreicher Vektorerkennung)
• Korrekturfaktor ermitteln, Grundriss skalieren (ohne Vektorerkennung)

Wir empfehlen, die importierte PDF-Datei lediglich als Schablone zu nutzen und den benötigten Zeichnungsinhalt mit DDS-CAD zu rekonstruieren. Begründung

Grundrisse zeichnen Sie mit den Funktionen des Gebäudemodells nach (Zur Beschreibung wechseln »). Für sonstige Inhalte nutzen Sie allgemeine geometrische Funktionen. Danach entfernen Sie die PDF-Datei wieder aus dem Modell und arbeiten mit den originalen DDS-Objekten weiter.

Haben Sie den Grundriss mit den Funktionen des DDS-Gebäudemodell rekonstruiert, sollten Sie die eingebundene PDF-Datei unwirksam machen. Je nach Bearbeitungsstand können Sie die importierte Datei unsichtbar schalten (um sie bei Bedarf wieder zu aktivieren) oder dauerhaft aus dem Modell entfernen.

• Importierte Datei ausblenden
• Referenz zur importierten Datei löschen

Die Lagerichtigkeit der Grundrisse ist die Grundvoraussetzung zur späteren Planung von Deckendurchbrüchen und Steigleitungen. Bilden PDF-Dateien die Grundlage zu Grundrissbearbeitung, haben Sie die Grundrisse zunächst ohne Prüfung der Lagerichtigkeit rekonstruiert. Unter diesen Umständen können Sie davon ausgehen, dass die Etagen gegeneinander versetzt sind und die lagerichtige Anordnung hergestellt werden muss.

Ablauf für alle Etagen

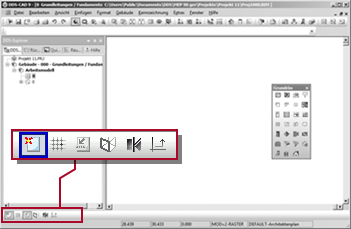

1. Aktivieren Sie den Punktefang.

   Dauerhaft aktivieren/deaktivieren



   Temporär aktivieren   [Shift]

   Sie können den Punktefang für eine einzelne Operation temporär aktivieren.

   1. Drücken und halten Sie  [Shift]
      Bei Annäherung an einen End-, Mittel- oder Schnittpunkt wird der Cursor gefangen und festgehalten. Die aktuelle Position wird angezeigt.
2. Deaktivieren Sie den Ortho Modus


3. Bereich bewegen

   1. Wählen Sie die Funktion in Symbolleiste (Standard)



      In der Hinweiszeile erscheint: [Klick Links]=Erster Punkt des Bereiches

4. Definieren Sie den Bewegungsbereich über den gesamten Grundriss. Bestimmen Sie die diagonalen Ecken eines Rechtecks jeweils durch Klick .




   In der Hinweiszeile erscheint:
   [Klick Links]=Referenzpunkt für die Bewegung [Shift]+[Leertaste]=Weiteren Bereich definieren


5. Klicken Sie auf den Gebäude-Referenzpunkt. Ein Punkt im Gebäude, der auf allen Etagen identifizierbar ist und sich zur Ausrichtung der folgenden Etagen eignet (z. B. die Ecke eines Schachts, Schornsteins oder Treppenhauses).




   Der Cursor führt das Ende einer dynamischen Linie.

6. Drücken Sie  [0].
   Es erscheint der Dialog: Absolute Position
7. Setzen Sie alle Koordinaten auf den Wert 0.
8. Klicken Sie auf OK. Der gesamte Grundriss wird so verschoben, dass der gewählte Gebäude-Referenzpunkt im Ursprung des globalen Koordinatensystems liegt.

Siehe auch

• Bereich bewegen
