Ändern mit Polygon-Funktionen

Sie befinden sich hier: Modell aufbauen > Gebäudemodell > Gebäudemodell bearbeiten > Änderung mit Polygon-Funktionen

Beispiel

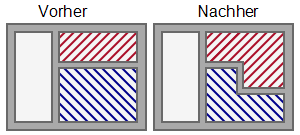

Angenommen, sie erhalten einen geänderten Grundriss. Ein existierender polygonaler Raum oder Bereich erhält oder verliert eine Nische, wobei sich die Anzahl der Eckpunkte und Wände ändert.

Anwendung

Polygon-Funktionen aktivieren

Die Bearbeitungsfunktionen des Polygons werden als Option entweder aktiviert oder deaktiviert.

	Müssen Sie die Geometrie eines Raumes oder Bereiches ändern, können Sie die Bearbeitungsfunktionen des Polygons aktivieren. In diesem Fall wird die Verbindung zweier Wände (z. B. in einer Raumecke) als Knoten und der Mittelpunkt einer Wand als Liniensegment gekennzeichnet.
	Haben Sie die Raumbearbeitung beendet sollten Sie die Bearbeitungsfunktion des Polygons wieder deaktivieren, um unbeabsichtigte Änderungen zu vermeiden.

Schließen Sie alle Dialoge.
Markieren Sie eine beliebige Wand durch Klick .
Klicken Sie . Das Kontextmenü erscheint.
Wählen Sie: Erweitert Kontur als Polygon anzeigen
Die Option wechselt den Status.

Knoten

der Raumkontur bearbeiten

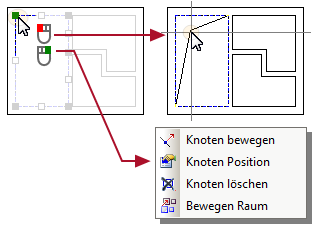

Zeigen Sie auf das Symbol des Knotens , so verfärbt es sich grün .

Klick startet die Funktion Knoten bewegen.
Klick öffnet das Kontextmenü mit einer Auswahl weiterer Bearbeitungsfunktionen.

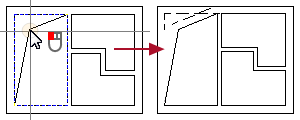

Knoten bewegen

Der gewählte Knoten wird dynamisch mit dem Cursor geführt und mit Klick fixiert.

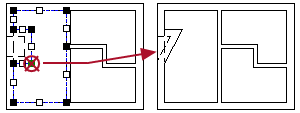

Knoten löschen

Der gewählte Knoten wird entfernt und die beiden benachbarten Knoten werden durch ein Segment direkt verbunden.

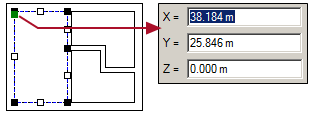

Knoten Position

Sie können die Koordinaten des Knotens numerisch ändern.

Bewegen Raum (nicht möglich)

Liniensegmente

der Raumkontur bearbeiten

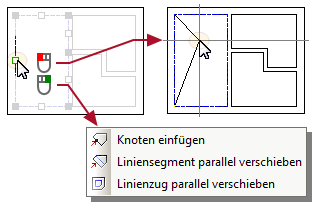

Zeigen Sie auf das Symbol des Segments , so verfärbt es sich grün .

Klick startet die Funktion Knoten einfügen.
Klick öffnet das Kontextmenü mit einer Auswahl weiterer Bearbeitungsfunktionen.

Knoten einfügen

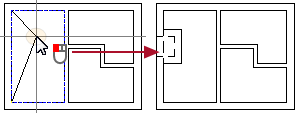

Der Mittelpunkt des gewählten Segments wird in einen Knoten umgewandelt und am Cursor geführt. Ein Klick fixiert den neuen Knoten, die Funktion bleibt aktiv. Sie können weitere Knoten fixieren oder die Funktion mit [ESC] beenden.

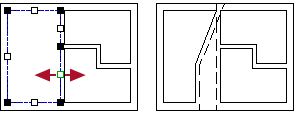

Liniensegment parallel verschieben

Das gewählte Segment wird mit dem Cursor parallel verschoben und mit Klick fixiert.

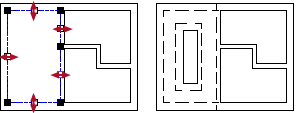

Linienzug parallel verschieben

Der gesamte Linienzug wird dynamisch mit dem Cursor vergrößert bzw. verkleinert und mit Klick fixiert. Im Ergebnis entsteht eine gleichzeitige Parallelverschiebung aller Segmente.
