Lüftungskanäle und Kanaleinbaukomponenten

Sie befinden sich hier: Modell aufbauen > Lüftungs- und Klimatechnik > Lüftungskanäle und Kanaleinbaukomponenten

Der Lüftungskanal ist eine Konstruktion aus aneinander gereihten Objekten.

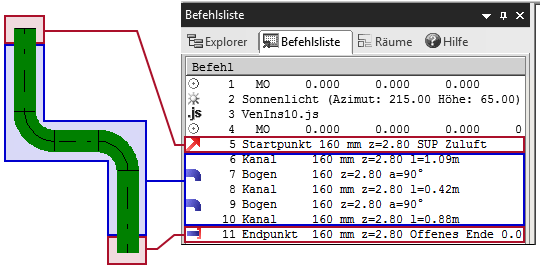

Am Beginn steht das Startobjekt (Startpunkt), am Ende das Endobjekt (Endpunkt). Dazwischen befinden sich Segmente, welche durch geeignete Bauteile (z. B. Bögen) miteinander verbunden sind.

Lüftungskanal aufbauen

Der Aufbau eines Lüftungskanals gliedert sich in drei Phasen:
Beim Start entscheiden Sie über die technischen Parameter und die Richtung des ersten Segmentes. Danach konstruieren Sie den Verlauf und bringen den Lüftungskanal zum Abschluss.

Für jede Phase können Sie situationsabhängig eine geeignete Operation wählen.

ClosedMehr

Lüftungskanal bearbeiten

Objekt in Lüftungskanal einfügen

Der Standardablauf zum Einbau eines Objektes beginnt mit dem Aufruf der Funktion. Anschließend definieren Sie den Einbauort die Objekteigenschaften.

Objekt
Übergang
Schalldämpfer
Klappe
Gitter
Verbinder
Wärmetauscher
Filter
Inspektionsöffnung
Sensor
Erhitzer
Kühler
Ventilator
Ersatzwiderstand
