Schnittstelle zu Relux
Wenn Sie Relux für die Beleuchtungsplanung nutzen, können Sie einzelne Räume aus DDS-CAD übergeben. In Relux führen Sie die Beleuchtungsplanung aus und übernehmen die verwendeten Leuchten nach DDS-CAD.
Notwendige Voraussetzungen
Die Räume wurden mit den Funktionen des Gebäudemodells definiert.
Ablauf
Funktion starten
|
Lichtberechnung (Relux) |
-
Aktivieren Sie: WM: Basis
-

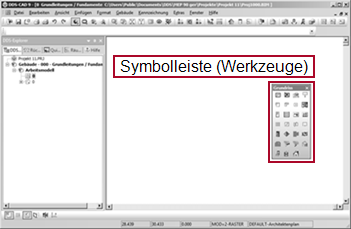

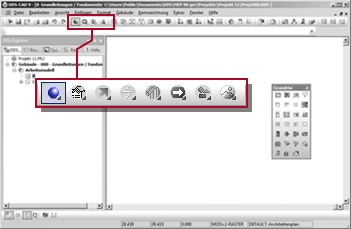

Wählen Sie die Funktion in Symbolleiste (Werkzeuge)
Es erscheint der Dialog: Export/Import - Relux
Raum an Relux übergeben und Berechnung starten- Klicken Sie auf Einen Raum speichern
Der Cursor erscheint als Fadenkreuz. - Klicken Sie
in den gewünschten Raum. Die Übergabedatei wird erzeugt. Sie können das Berechnungsprogramm starten. - Klicken Sie auf Export in Relux öffnen
DIALux startet und öffnet die übergebenen Räume. - Führen Sie die Beleuchtungsplanung durch, berechnen und speichern Sie das Ergebnis in Relux.
Leuchten aus Relux übernehmenRelux hat Informationen über die Bezeichnungen der Leuchten und deren Position in die Übergabedatei geschrieben. DDS-CAD muss die Übergabedatei erneut lesen.
Klicken Sie auf Übergabe-Datei öffnen.
DDS-CAD liest die veränderte Übergabedatei.
Importierte Leuchten aus Relux listet die verwendeten Leuchten.
Leuchten aus Relux mit DDS-Objekt verbindenSie müssen jedem Leuchtentyp aus der Übergabedatei mit einem Objekt in DDS-CAD verbinden.
- In Importierte Leuchten aus Relux markieren Sie einen Eintrag mit Klick .
-
Wählen Sie die
Funktion, mit der die Leuchte in DDS-CAD verbunden werden soll.
Leuchte (diverse)
Langfeldleuchte - Klicken Sie auf ... . Die Artikeldatenbank erscheint.
-
Ordnen Sie der Leuchte einen Artikel zu. Für jeden Leuchtentyp aus Relux sollten Sie einen entsprechenden
Artikel in DDS-CAD erzeugen.
Es erscheint der Objektdialog der Leuchte.- Klicken Sie auf ... . Die Artikeldatenbank erscheint.
- Wechseln Sie in den Filter, wo der neue Artikel erzeugt werden soll.
- Markieren Sie einen als Kopiervorlage geeigneten Artikel. Ein Artikel ist als Kopiervorlage geeignet, wenn er in möglichst vielen Eigenschaften mit dem neu zu erzeugenden Artikel übereinstimmt.
- Klicken Sie
. Das Kontextmenü erscheint. - Wählen Sie: Kopieren
Die Kopiervorlage wird dupliziert. Die Artikelnummer wird automatisch generiert und die Artikelbeschreibung beginnt mit dem Wort Kopie. Sie können die Kopie bearbeiten und die Artikeleigenschaften anpassen.
- Markieren Sie die Kopie durch Klick . Das Kontextmenü erscheint.
- Wählen Sie: Ändern
Es erscheint der Dialog: Ändere Artikel - Passen Sie die Datenfelder des neuen Artikels an und klicken Sie auf OK. Der Dialog wird geschlossen. Sie gelangen zurück in den Hauptdialog der Artikeldatenbank. Sie können den Artikel im aktuellen Projekt verwenden.
Beim Anlegen eines neuen Artikels wird die Artikelnummer automatisch von DDS-CAD erzeugt. Sie können eigene Artikelnummern mit maximal 15 Zeichen verwenden. DDS-CAD prüft die neue Artikelnummer auf eventuelle Doppelverwendung. Eine Meldung weist darauf hin und verhindert das Speichern.
Zeichenkette (max. 256 Zeichen) zur verbalen Beschreibung.
Code zum Aufruf eines Symbols, das mit DDS-CAD erstellt wurde und dessen Dateiname einer festgelegten Konvention entspricht. Die Eingabe wird irrelevant, wenn
Extern Symbol auf ein anderes Symbol verweist. Kombinierter Parameter zur Definition der elektrischen Leistung eines Leuchtmittels in Watt und der Anzahl der Leuchtmittel pro Leuchte. Mit dem elektrischen Anschluss am Verteiler (durch ein Kabel) ruft DDS-CAD die resultierende Leistung der gesamten Leuchte ab und berechnet damit den Betriebsstrom des Stromkreises.
Beispiel
Die Leuchte besitzt zwei Leuchtmittel zu je 58 W.
Syntax
58.2
Funktion Code Auswirkung Keine Vorgabe 0 Alle Einstellungen erfolgen im Dialog der Leuchte. Auf-/Anbau 1
Draufsicht
Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Y bestimmt.
Seitenansicht
Die Oberkante des Objektes ist die Referenz für die Montagehöhe. Die Artikeleigenschaft Dimension Z bestimmt die Tiefe.
Einbau 2
Draufsicht
Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Y bestimmt.
Seitenansicht
Die Unterkante des Objektes ist die Referenz für die Montagehöhe. Die Artikeleigenschaft Dimension Z bestimmt die Tiefe.
Pendel 3
Draufsicht
Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Y bestimmt.
Seitenansicht
Der obere Befestigungspunkt des Pendels ist die Referenz für die Montagehöhe. Die Artikeleigenschaft Dimension Z bestimmt die Tiefe.
Wandmontage 9
Draufsicht
Das Symbol in seiner X-Achse wird um 90° gedreht. Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Z bestimmt.
Seitenansicht
Die Mittelachse des Objektes ist die Referenz für die Montagehöhe. Die Artikeleigenschaften Dimension X und Dimension Y bestimmen die Größe.
Individueller Lichtstrom der Leuchte in Lumen (lm). Der Wert wird von der Funktion Lichtberechnung (Wirkungsgradmethode) als Vorgabe benutzt.
Materialcode zur Darstellung im gerenderten Modell.
Eingabefeld für einen individuellen Textbaustein des Symboltextes mit maximal acht Zeichen Länge.
Beispiel
Angenommen, Sie verwenden verschiedene Leuchten im Projekt. Die Artikel unterscheiden sich in technischen Details, gleichen sich aber in der Symbolik. In diesem Fall können Sie die Unterschiede durch eine zusätzliche Kennzeichnung verdeutlichen. Geben Sie einen Code in
Artikeltext II (8 Zeichen) ein und aktivieren Sie diesen Baustein des Symboltextes. Falls nötig, können Sie die Bedeutung der Kennzeichnung in einem zusätzlichen Dokument erläutern.
GTIN / EAN (nicht verwendet)Numerischer Code für die Verwendung eines Stiftes zur Darstellung im Modell.
Einstellung Auswirkung 0 Das Objekt wird mit dem Standard-Stift seiner Objektklasse dargestellt. ≠0 Das Objekt wird nicht mit dem Standard-Stift seiner Objektklasse dargestellt. Die Nummer entspricht der ID des Stiftes im Dialog Stiftzuordnung.
- Schließen Sie alle Dialoge.
- Wählen Sie: Format
Projekt: Stift, Layer, Font Einstellungen
Es erscheint der Dialog: Projekt Eigenschaften. - Aktivieren Sie:
Stift - Klicken Sie auf Ändern.
Es erscheint der Dialog: Stiftzuordnung. - Suchen Sie den geeigneten Stift.
- Zur Anzeige der ID: Führen Sie einen Doppelklick auf den Namen des gewünschten Stiftes aus. Eine Meldung zeigt den gesuchten Code an.
Numerischer Code für die Zuordnung des Objektes zu einem Layer.
Einstellung Auswirkung 0 Das Objekt wird dem Standard-Layer seiner Objektklasse zugeordnet. ≠0 Das Objekt wird der eingegebenen Layernummer innerhalb seines Gewerkes zugeordnet. Sie können vorhandene oder nicht vorhandene Layernummern benutzen. Haben Sie eine nicht vorhandene Layernummer verwendet, wird der Layer mit der Verwendung des Artikels im Projekt erzeugt.
- Schließen Sie alle Dialoge.
- Wählen Sie: Format Layer schalten
Es erscheint der Dialog: . - Deaktivieren Sie:
Nur verwendete anzeigen
Die Liste zeigt alle verfügbaren Layer unabhängig davon, ob sie im Modell verwendet wurden oder nicht. - Notieren Sie den Wert in
Nummer.
Zeichenkette für die Angabe des Herstellers.
Erkennungscode für die Übergabe des Objektes nach epINSTROM.
Funktion Code Allgemeiner Verbraucher #ZAV Allgemeiner symmetrischer Verbraucher #ASV Allgemeines Elektrogerät #ZAE Allg. Raumheizung #ZAR Backofen #ZBO Brandmeldezentrale #BMZ Durchlauferhitzer #DLH Elektr. Heizung #ZEH Friteuse #FRT Geschirrspülmaschine #GSM Glühlampe #ZGL Glühlampe mit Steckdose #GLS Glühlampe mit veränderlicher Helligkeit #GLD Händetrockner #HAT Haushaltsgerät allgemein #HGA Heißwasserspeicher #HWS Kochherd #ZKH Kühlgerät #ZKG Heißwassergerät #HWG Klimagerät #ZKL Motor, dreiphasig #M3P Steckdose #ZSD Speicherheizgerät #SHG Rauchwarnanlage #RWA Einbruchmeldezentrale #AEZ Gleichrichter #GLR Küchenmaschine #ZKM Leuchte mit einer Leuchtstofflampe #L1L Leuchte mit zwei Leuchtstofflampen #L2L Leuchte mit drei Leuchtstofflampen #L3L Leuchte mit vier Leuchtstofflampen #L4L Scheinwerfer #LSW Tiefkühlgerät #TKG Ventilator #FAN Waschmaschine ohne Schleuder #WOS Waschmaschine mit Schleuder #WMS Warmwassergerät #WWG Wärmeplatte #ZWP Drehstromsteckdose #DSS Allgemeiner Verbraucher an Steckdose #AVS Allgemeiner Verbraucher an Drehstromsteckdose #AVD Motor, einphasig #M1P Kompensationsanlage #ZKA Solaranlage #ZSA BHKW #BHK Leuchte mit KVG/1 Leuchtstofflampe #K1L Leuchte mit KVG/2 Leuchtstofflampen #K2L Leuchte mit KVG/3 Leuchtstofflampen #K3L Leuchte mit KVG/4 Leuchtstofflampen #K4L Leuchte mit KVG/kompensiert/1 Leuchtstofflampe #K1C Leuchte mit KVG/kompensiert/2 Leuchtstofflampen #K2C Leuchte mit KVG/kompensiert/3 Leuchtstofflampen #K3C Leuchte mit KVG/kompensiert/4 Leuchtstofflampen #K4C Leuchte mit EVG/1 Leuchtstofflampe #K1E Leuchte mit EVG/2 Leuchtstofflampen #K2E Leuchte mit EVG/3 Leuchtstofflampen #K3E Leuchte mit EVG/4 Leuchtstofflampen #K4E Halogenlampe mit Transformator #HLT Halogenlampe mit EVG #HLE Überspannungsschutzgerät #UES DongleCode (nicht verwendet)Link auf ein externes Dokument, das diesem Artikel zugeordnet ist, z. B. eine PDF-Datei, eine Excel-Tabelle oder Textdokument. Besitzt ein Artikel diesen Link, so können Sie über das Objekt im Modell das Dokument öffnen. Die Anwendungsmöglichkeiten sind vielfältig.
- Datenblätter mit den technischen Angaben eines Gerätes
- Stücklisten für zusammengesetzte Komponenten
- Bild-Dateien
Allgemeine Grundsätze:
- Beginnen Sie mit einem Semikolon ;
- Geben Sie den vollständigen Pfad zum Dokument ein.
- Leerzeichen im Pfad müssen durch %20 ersetzt werden
Beispiel 1: Für ein Dokument im Dateisystem
Angenommen, das Dokument befindet auf der lokalen Festplatte oder einem Netzlaufwerk.
Pfad im Dateisystem C:/documents/armature devices/Pump.pdf Extern Info
;file:///C:/documents/armature%20devices/Pump.pdf Beispiel 2: Dokument im Internet
Extern Info
;http://www.beispiel.de/downloads/Pump.pdf Haben Sie dem Artikel ein Dokument zugewiesen, können Sie es über das Objekt aus dem Modell aufrufen:
- Markieren Sie das Objekt durch Klick .
- Klicken Sie . Das Kontextmenü erscheint.
- Wählen Sie: Artikeldokumentation öffnen...
Das Dokument wird innerhalb von DDS-CAD in einem separaten Fenster geöffnet.
Verweis auf Zeichnungsdateien, die anstatt der Adressierung in
Symbol erscheinen sollen. Die adressierten Dateien müssen entweder im Projektordner oder im USER-Verzeichnis gespeichert sein.Sie können folgende Dateitypen verwenden:
Sie können das Symbol mit den geometrischen Funktionen von DDS-CAD entwickeln. Für die Anwendung als Symbol in 2D und/oder 3D geben Sie in
Extern Symbol ein:Anwendung Syntax Nur 2D
(in 3D gilt der Code in Symbol)name2D In 2D und 3D. name2D;name3D Nur 3D
(in 2D gilt der Code in Symbol);name3D Sie können das Symbol aus einer DWG/DXF-Datei isolieren und als CFI-Datei speichern. Für die Anwendung als Symbol in 2D und/oder 3D geben Sie in
Extern Symbol ein:Anwendung Syntax Nur 2D
(in 3D gilt der Code in Symbol) name2D.cfi 2D und 3D name2D.cfi;name3D.cfi Nur 3D
(in 2D gilt der Code in Symbol) ;name3D.cfi Viele Anbieter stellen aufwändig gestaltete Objekte, wie Heizkessel, Sanitärobjekte, Leuchten, Einrichtungsgegenstände und Dekorationselemente im Format *.3ds bereit.
Achtung!
Bitte beachten Sie, dass es sich zum Teil um kostenpflichtige Daten handelt. Urheberrechtliche Aspekte sind grundsätzlich zu respektieren.
Für die Anwendung als Symbol in 2D und/oder 3D geben Sie in
Extern Symbol ein:Anwendung Syntax Nur 2D
(in 3D gilt der Code in Symbol) name2D.3ds 2D und 3D name2D.3ds;name3D.3ds Nur 3D
(in 2D gilt der Code in Symbol) ;name3D.3ds Eingabefeld für eine freie Kennzeichnung mit maximal drei Zeilen
. Das Zeichen ";" bewirkt einen Zeilenumbruch. Diese Kennzeichnung ist an den Artikel gebunden und unabhängig vom Symboltext
.
Länge des Objektes in Meter (m). Die Einstellung gilt nur bei Verwendung eines Symbols mit variabler Größe.
Breite des Objektes in Meter (m). Die Einstellung gilt nur bei Verwendung eines Symbols mit variabler Größe.
Höhe des Objektes in Meter (m). Die Einstellung gilt nur bei Verwendung eines Symbols mit variabler Größe.
-
Prüfen Sie die Einstellungen.
Das Feld wird für die Eingabe freigegeben, wenn der gewählte Artikel vom Montagetyp 3 (Pendelleuchten) ist.
Die Pendellänge ist der Abstand zwischen dem Einbaupunkt gemäß
Einbau und der Oberkante der abgehängten Leuchte.Beispiel für Montage auf Decke Rasterdecke
Referenz für den Einbau des Objektes ist vom gewählten Artikel abhängig. Für diese Funktion existieren Artikel für den Aufbau (auf die Decke) und für den Einbau (in die Decke) .
Einstellung Auswirkung Auf-/Anbau Einbau Decke
Die Montagehöhe orientiert sich an der Raumhöhe. Eine Änderung der Raumhöhe bewirkt auch die Änderung der Montagehöhe.
Rasterdecke
Die Montagehöhe orientiert sich an der Rasterdecke. Eine Änderung der Rasterdecke bewirkt auch die Änderung der Montagehöhe.
Fußboden
Die Montagehöhe des Objektes orientiert sich an der Oberkante des
Rohfußboden
Die Montagehöhe des Objektes orientiert sich an der Oberkante des Rohfußbodens (RFB).
Frei
Sie können die Montagehöhe als Zahlenwert mit der gewünschten Längeneinheit in
Einbau eingeben. Der Wert gilt nur für das aktuelle Objekt und wird nicht als Standardhöhe gespeichert.User 1 - …User 4 -
Die Einträge User 1 - bis User 4 - enthalten veränderbare Standardhöhen. Sie können eine Standardhöhe (z. B. User 3 - 0,850) wählen und verändern. Dazu wird
Einbau für die Eingabe freigegeben. Der eingegebene Wert wird für diesen Eintrag als neue Standardhöhe gespeichert und steht für andere Objekte zur Auswahl. Die Operation wirkt sich nicht auf die Montagehöhe vorhandener Objekte aus, ihnen wird aber automatisch die Einstellung Frei zugewiesen.Abstand zwischen der Oberkante des Fertigfußbodens (OKFF) und der Mittelachse des Objektes.
Im Fall der Einstellungen
Frei sowie User 1 - … User 4 - können Sie die Montagehöhe als Zahlenwert mit der gewünschten Längeneinheit eingeben.Die Einstellung bestimmt die Wirkung des Objektes im gerenderten Modell bei Aufruf der fotorealistischen Darstellung.
Einstellung Auswirkung
Die Leuchte wirkt im gerenderten Modell als Lichtquelle. Dies hat Auswirkungen auf die Berechnung von Licht/Schatten und Reflexion. Die Berechnung ist aufwändiger und dauert länger.
Die Leuchte wird im gerenderten Modell nicht als Lichtquelle betrachtet. Die Einstellung bestimmt das Erscheinungsbild des Symbols in der 2D-Ansicht (Draufsicht).
Einstellung Auswirkung
Die Einstellung bestimmt die Lage des Einfügepunktes im Symbol. Die nachträgliche Änderung dieser Einstellung an einem existierenden Objekt bewirkt eine Positionsänderung im Modell.
Einstellung Auswirkung Seite
Mitte
Die Auswahl wird freigegeben, wenn der Montagetyp = Wandmontage ist. Die Einstellung definiert die Lage der Leuchte auf der Wand.
Einstellung Auswirkung Waagerecht
Senkrecht
Das Feld wird für die Eingabe freigegeben, wenn der gewählte Artikel vom Montagetyp 3 (Pendelleuchten) ist.
Die Pendellänge ist der Abstand zwischen dem Einbaupunkt gemäß
Einbau und der Oberkante der abgehängten Leuchte.Beispiel für Montage auf Decke Rasterdecke
Referenz für den Einbau des Objektes ist vom gewählten Artikel abhängig. Für diese Funktion existieren Artikel für den Aufbau (auf die Decke) und für den Einbau (in die Decke) .
Einstellung Auswirkung Auf-/Anbau Einbau Decke
Die Montagehöhe orientiert sich an der Raumhöhe. Eine Änderung der Raumhöhe bewirkt auch die Änderung der Montagehöhe.
Rasterdecke
Die Montagehöhe orientiert sich an der Rasterdecke. Eine Änderung der Rasterdecke bewirkt auch die Änderung der Montagehöhe.
Fußboden
Die Montagehöhe des Objektes orientiert sich an der Oberkante des
Rohfußboden
Die Montagehöhe des Objektes orientiert sich an der Oberkante des Rohfußbodens (RFB).
Frei
Sie können die Montagehöhe als Zahlenwert mit der gewünschten Längeneinheit in
Einbau eingeben. Der Wert gilt nur für das aktuelle Objekt und wird nicht als Standardhöhe gespeichert.User 1 - …User 4 -
Die Einträge User 1 - bis User 4 - enthalten veränderbare Standardhöhen. Sie können eine Standardhöhe (z. B. User 3 - 0,850) wählen und verändern. Dazu wird
Einbau für die Eingabe freigegeben. Der eingegebene Wert wird für diesen Eintrag als neue Standardhöhe gespeichert und steht für andere Objekte zur Auswahl. Die Operation wirkt sich nicht auf die Montagehöhe vorhandener Objekte aus, ihnen wird aber automatisch die Einstellung Frei zugewiesen.Abstand zwischen der Oberkante des Fertigfußbodens (OKFF) und der Mittelachse des Objektes.
Im Fall der Einstellungen
Frei sowie User 1 - … User 4 - können Sie die Montagehöhe als Zahlenwert mit der gewünschten Längeneinheit eingeben.Die Einstellung bestimmt die Wirkung des Objektes im gerenderten Modell bei Aufruf der fotorealistischen Darstellung.
Einstellung Auswirkung
Die Leuchte wirkt im gerenderten Modell als Lichtquelle. Dies hat Auswirkungen auf die Berechnung von Licht/Schatten und Reflexion. Die Berechnung ist aufwändiger und dauert länger.
Die Leuchte wird im gerenderten Modell nicht als Lichtquelle betrachtet. Die Einstellung bestimmt das Erscheinungsbild des Symbols in der 2D-Ansicht (Draufsicht).
Einstellung Auswirkung
- Wiederholen Sie die Prozedur für alle Einträge.
Leuchten platzieren wird freigegeben, sobald alle Einträge mit einem Artikel verbunden sind.
Leuchten ins Modell einfügenEnthält der berechnete Raum bereits Leuchten, können Sie diese ersetzen oder die berechneten Leuchten zusätzlich in den Raum einbauen.
-
Prüfen Sie
Definition für das Verhalten der Funktion bei Klick auf Leuchten platzieren.
Einstellung Auswirkung
DDS-CAD löscht die im Raum existierenden Leuchten und ersetzt sie mit Leuchten aus Relux.
Die im Raum existierenden Leuchten bleiben erhalten. DDS-CAD fügt die in Relux berechneten Leuchten zusätzlich ein. - Klicken Sie auf Leuchten platzieren
Die Leuchten des berechneten Raumes erscheinen im Modell.
