Dynamische Symbole – Einbau relativ zum Cursor

Bei der Methode ist die aktuelle Position des Cursors der Ausgangspunkt für die Operation.

Abstand senkrecht/waagerecht

Die Operation platziert das Symbol mit einem definiertem X- oder Y-Abstand zu einem gewählten Referenzpunkt.

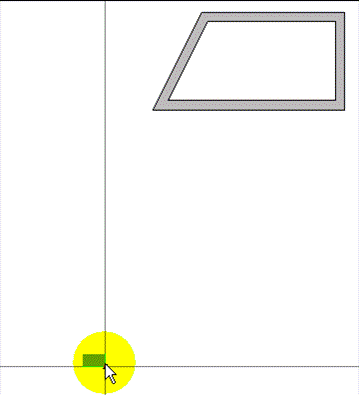

Animation

Anwendung über Tastenkombination Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[]/[]/[]/[]. Es erscheint der Dialog: Relativ zum Cursor Geben Sie den Wert ohne Vorzeichen ein. Sie können unterschiedliche Längeneinheiten verwenden. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können. Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert. Anwendung über Kontextmenü Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor   nach Rechts nach Links nach Oben nach Unten. Es erscheint der Dialog: Relativ zum Cursor Geben Sie den Wert ohne Vorzeichen ein. Sie können unterschiedliche Längeneinheiten verwenden. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können. Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Abstand als X/Y/Z-Koordinaten

Die Operation platziert das Symbol mit einem definiertem X- und Y-Abstand zu einem gewählten Referenzpunkt.

Animation

Anwendung über Tastenkombination Zeigen Sie auf den Referenzpunkt.  Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[8]. Es erscheint der Dialog: Abstand zur Referenz Geben Sie die Werte unter Beachtung der Vorzeichen ein. Sie können unterschiedliche Längeneinheiten verwenden. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.  X-Achse: Wert=Aktueller Wert +/- X-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden.  Y-Achse: Wert=Aktueller Wert +/- Y-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden. Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert. Anwendung über Kontextmenü Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Abstand als X/Y/Z-Koordinaten. Der Dialog erscheint. Geben Sie die Werte unter Beachtung der Vorzeichen ein. Sie können unterschiedliche Längeneinheiten verwenden. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.  X-Achse: Wert=Aktueller Wert +/- X-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden.  Y-Achse: Wert=Aktueller Wert +/- Y-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden. Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Abstand und Winkel

Die Operation platziert das Symbol ausgehend von der Cursorposition mit einem definiertem Abstand in der als Winkel ausgedrückten Richtung.

Animation

Anwendung über Tastenkombination Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[9]. Es erscheint der Dialog: Abstand zur Referenz Geben Sie die Werte ein. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.  Abstand Gesamter Abstand zwischen der Referenzposition und der gewünschten Position. Sie können unterschiedliche Längeneinheiten verwenden.  Drehung um die Z-Achse Richtung der Positionsverschiebung als Winkel zwischen 0 und 360°. Sie können einen positiven oder negativen Wert eingeben. Das Vorzeichen bestimmt die Richtung. Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert. Anwendung über Kontextmenü Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Abstand und Winkel. Der Dialog erscheint. Geben Sie die Werte ein. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.  Abstand Gesamter Abstand zwischen der Referenzposition und der gewünschten Position. Sie können unterschiedliche Längeneinheiten verwenden.  Drehung um die Z-Achse Richtung der Positionsverschiebung als Winkel zwischen 0 und 360°. Sie können einen positiven oder negativen Wert eingeben. Das Vorzeichen bestimmt die Richtung. Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Zentriert und gedreht zum nächsten Punkt

Die Operation platziert das Symbol zentriert zwischen zwei Punkten. Die Drehung des Symbols orientiert sich an der Strecke zwischen den Punkten.

Animation

Anwendung über Tastenkombination Zeigen Sie auf den ersten Referenzpunkt. Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[S]. Vom gewählten Punkt führt eine bewegliche Linie zum Cursor. Klicken Sie auf den zweiten Referenzpunkt. Das Symbol ist rechtwinklig zur Referenzstrecke gedreht und zentriert eingefügt. Anwendung über Kontextmenü Zeigen Sie auf den ersten Referenzpunkt. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Zentriert und gedreht zum nächsten Punkt. Vom gewählten Punkt führt eine bewegliche Linie zum Cursor. Klicken Sie auf den zweiten Referenzpunkt. Das Symbol ist rechtwinklig zur Referenzstrecke gedreht und zentriert eingefügt.

Zentriert zum nächstem Punkt

Die Operation platziert das Symbol zentriert zwischen zwei Punkten. Die Drehung des Symbols bleibt unverändert.

Animation

Anwendung über Tastenkombination Zeigen Sie auf den ersten Referenzpunkt. Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[X]. Vom gewählten Punkt führt eine bewegliche Linie zum Cursor. Klicken Sie auf den zweiten Referenzpunkt. Das Symbol wird zwischen beiden Punkten zentriert eingefügt. Es behält seine ursprüngliche Drehung. Anwendung über Kontextmenü Zeigen Sie auf den ersten Referenzpunkt. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Zentriert zum nächstem Punkt Vom gewählten Punkt führt eine bewegliche Linie zum Cursor. Klicken Sie auf den zweiten Referenzpunkt. Das Symbol wird zwischen beiden Punkten zentriert eingefügt. Es behält seine ursprüngliche Drehung.

Lotrecht zur Fluchtlinie

Die Operation platziert das Symbol im Schnittpunkt aus der zu bestimmenden Fluchtlinie und dem Lot , das von der Cursorposition auf die Fluchtlinie berechnet wird.

Animation

Anwendung über Tastenkombination Führen Sie den Cursor zu der Position, von wo aus das Lot auf die Fluchtlinie gefällt werden soll. Drücken Sie  [Shift]+[L]. Das Symbol ist temporär an der alten Cursorposition fixiert. Eine bewegliche Linie führt vom Symbol zum Cursor. In der Meldezeile erscheint die Aufforderung: Fluchtlinie wählen. Zeigen Sie auf die gewünschte Fluchtlinie (1). Die Linie wird orange hervorgehoben. Vom Symbol wird das Lot auf die Fluchtlinie gefällt. Der Schnittpunkt gibt die Position des Symbols an. Klicken Sie . Das Symbol ist an der angezeigten Position fixiert. Anwendung über Kontextmenü Führen Sie den Cursor zu der Position, von wo aus das Lot auf die Fluchtlinie gefällt werden soll. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Lotrecht zur Fluchtlinie Das Symbol ist temporär an der alten Cursorposition fixiert. Eine bewegliche Linie führt vom Symbol zum Cursor. In der Meldezeile erscheint die Aufforderung: Fluchtlinie wählen. Zeigen Sie auf die gewünschte Fluchtlinie (1). Die Linie wird orange hervorgehoben. Vom Symbol wird das Lot auf die Fluchtlinie gefällt. Der Schnittpunkt gibt die Position des Symbols an. Klicken Sie . Das Symbol ist an der angezeigten Position fixiert.

Lotrecht vom Mittelpunkt der aktiven Linie

Die Operation platziert das Symbol lotrecht zur Linie in definiertem Abstand zu deren Mittelpunkt.

Animation

Anwendung über Tastenkombination Führen Sie den Cursor zum Mittelpunkt der Referenzlinie. Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[C]. Es erscheint der Dialog: Lotrechte Geben Sie den gewünschten Abstand in Meter (m) ein. Vom Mittelpunkt der Referenzlinie geht eine lotrechte Hilfslinie in der Länge des eingegebenen Abstandes aus. Die Hilfslinie ist auf die Seite mit dem kleinsten Abstand zum Cursor gerichtet. Durch eine entsprechende Mausbewegung wechselt die Hilfslinie die Seite. Klicken Sie auf die gewünschte Seite. Das Symbol ist an der angezeigten Position fixiert. Anwendung über Kontextmenü Führen Sie den Cursor zum Mittelpunkt der Referenzlinie. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Rechtwinklig vom Mittelpunkt bewegen Es erscheint der Dialog: Lotrechte Geben Sie den gewünschten Abstand in Meter (m) ein. Vom Mittelpunkt der Referenzlinie geht eine lotrechte Hilfslinie in der Länge des eingegebenen Abstandes aus. Die Hilfslinie ist auf die Seite mit dem kleinsten Abstand zum Cursor gerichtet. Durch eine entsprechende Mausbewegung wechselt die Hilfslinie die Seite. Klicken Sie auf die gewünschte Seite. Das Symbol ist an der angezeigten Position fixiert.

Abstand als Radius definieren

Die Operation unterstützt z. B. den Einbau eines Symbols an einer schräg verlaufenden Wand, wenn gleichzeitig ein definierter Abstand zu einem Referenzpunkt gefordert ist.

Der Abstand wird als Kreis visualisiert, dessen Radius abgefragt wird. Der Kreis bildet Schnittpunkte zu anderen Linien im Modell, die bei der Platzierung helfen.

Animation

Anwendung über Tastenkombination Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[G]. Ein Dialog fragt den Abstand ab. Geben Sie den Abstand ein. Sie können unterschiedliche Längeneinheiten verwenden. Klicken Sie auf OK. An der Cursorposition erscheint ein Kreis mit dem eingegebenen Radius. Er bildet einen Schnittpunkte mit der Wandlinie. Führen Sie den Cursor zum Schnittpunkt zwischen Kreis und Wandlinie. Der Punkt fängt den Cursor. Klicken Sie . Das Symbol ist an der angezeigten Position fixiert. Anwendung über Kontextmenü Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Abstand als Radius definieren. Ein Dialog fragt den Abstand ab. Geben Sie den Abstand ein. Sie können unterschiedliche Längeneinheiten verwenden. Klicken Sie auf OK. An der Cursorposition erscheint ein Kreis mit dem eingegebenen Radius. Er bildet einen Schnittpunkte mit der Wandlinie. Führen Sie den Cursor zum Schnittpunkt zwischen Kreis und Wandlinie. Der Punkt fängt den Cursor. Klicken Sie . Das Symbol ist an der angezeigten Position fixiert.

Abstand als Referenzstrecke definieren

Ausgehend von der Cursorposition platziert die Operation das Symbol durch Definition einer Referenzstrecke.

Animation

Anwendung über Tastenkombination Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Drücken Sie  [Shift]+[R]. Das Symbol bleibt temporär auf dieser Position und bewegt sich nicht mehr mit dem Cursor. In der Meldezeile erscheint die Aufforderung: [Klick Links]=Erster Punkt". Klicken Sie auf den ersten Punkt der Referenzstrecke. Vom gewählten Punkt führt eine bewegliche Linie zum Cursor. Klicken Sie auf den zweiten Punkt der Referenzstrecke. Das Symbol ist so verschoben, dass Distanz und Richtung der Referenzstrecke entsprechen. Anwendung über Kontextmenü Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor. Klicken Sie . Das Kontextmenü erscheint. Wählen Sie: Vom Cursor  Relativ Bewegen - Abstand mit den nächsten 2 Punkten. Das Symbol bleibt temporär auf dieser Position und bewegt sich nicht mehr mit dem Cursor. In der Meldezeile erscheint die Aufforderung: [Klick Links]=Erster Punkt". Klicken Sie auf den ersten Punkt der Referenzstrecke. Vom gewählten Punkt führt eine bewegliche Linie zum Cursor. Klicken Sie auf den zweiten Punkt der Referenzstrecke. Das Symbol ist so verschoben, dass Distanz und Richtung der Referenzstrecke entsprechen.
