Wand verschieben

Beispiel

Angenommen, Sie haben das Gebäudemodell für einen Grundriss entwickelt. Sie erhalten einen geänderten Grundriss, bei dem eine Wand verschoben wurde.

Die Funktion Bereich bewegen verschiebt die Koordinaten innerhalb eines oder mehrerer Bewegungsbereiche gemeinsam in dieselbe Richtung und um dieselbe Distanz. Animation

Anwendung

Nach Aufruf der Funktion bestimmen Sie einen oder mehrere Bewegungsbereiche im Modell. Danach bestimmen Sie den Referenzpunkt für die Bewegung und zum Schluss den Zielpunkt.

Funktion starten

Bereich bewegen

1. Wählen Sie die Funktion in Symbolleiste (Standard)



   In der Hinweiszeile erscheint: [Klick Links]=Erster Punkt des Bereiches

Bewegungsbereich(e) definieren

Ein Bewegungsbereich wird als Rechteck bestimmt, indem Sie die diagonale Ecken jeweils durch Klick definieren.

Die Beziehungen zwischen den Koordinaten innerhalb und außerhalb des Bewegungsbereiches bleiben erhalten. Beachten Sie deshalb folgende Hinweise:

Erfassen Sie nur die zu verschiebenden Koordinaten.

Im Beispiel wurde eine Ecke erfasst, die nicht für die Verschiebung vorgesehen ist.

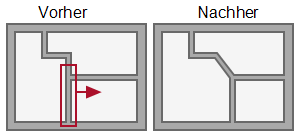

Erfassen Sie alle zu verschiebenden Koordinaten.

Im Beispiel wurde eine zu verschiebende Ecke nicht erfasst.

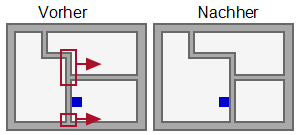

Sie können mehrere Bewegungsbereiche definieren.

Ein einzelner Bewegungsbereich kann Objekte erfassen, die nicht zur Verschiebung vorgesehen sind. In diesem Fall können Sie für eine Operation mehrere Bewegungsbereiche definieren.

Für den ersten Bewegungsbereich

Bestimmen Sie die diagonalen Ecken eines Rechtecks jeweils durch Klick .

Für weitere Bewegungsbereiche

Halten Sie  [Shift]+[Leertaste]Dummy gedrückt und wiederholen Sie den Schritt. Haben Sie alle benötigten Bewegungsbereiche definiert, lassen Sie die Tasten los und führen den folgenden Schritt aus. Animation

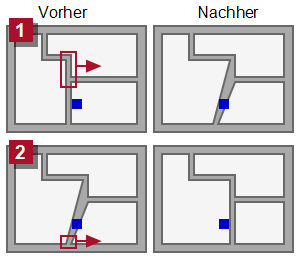

Sie können die Operation schrittweise ausführen.

In unübersichtlichen Situationen erreichen Sie das angestrebte Ergebnis durch eine schrittweise Vorgehensweise. Im Beispiel wurde die Operation zweimal (für jeden Bewegungsbereich einzeln) ausgeführt.

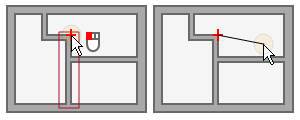

Referenzpunkt für die Bewegung bestimmen

Klicken Sie auf die Position, für die eine Zielbestimmung am einfachsten ist. Der Cursor führt das Ende einer dynamischen Linie.

Zielposition bzw Verschiebungsdistanz bestimmen

Sie können entweder die neue Position des gewählten Referenzpunktes angeben oder die Distanz der Verschiebung eingeben.

Zielposition definieren

Durch Klick bestimmen

Klicken Sie . Die Objekte in den Bewegungsbereichen werden so verschoben, dass der gewählte Referenzpunkt auf der durch Klick angegebenen Position liegt.

Als Koordinaten eingeben   [0]

Drücken Sie  [0] Es erscheint der Dialog: Absolute Position Geben Sie die absoluten Koordinaten der Zielposition ein. Klicken Sie auf OK. Die Objekte in den Bewegungsbereichen werden so verschoben, dass der gewählte Referenzpunkt auf der angegebenen Position des globalen Koordinatensystems liegt.

Verschiebungsdistanz definieren

Rechtwinklige Verschiebung   []/[]/[]/[]

Drücken Sie  []/[]/[]/[] Es erscheint der Dialog: Absolute Position Geben Sie den Abstand ohne Vorzeichen ein. Klicken Sie auf OK. Die Objekte in den Bewegungsbereichen werden entsprechend des eingegebenen Abstandes in die gewählte Richtung verschoben.

Schräge Verschiebung (kartesisch)   [8]

Drücken Sie  [8] Es erscheint der Dialog: X/Y/Z-Koordinaten Geben Sie X-und Y-Abstand zwischen der aktuellen Postion des Referenzpunktes und der Position des Zielpunktes ein. Beachten Sie die Wirkung der Vorzeichen, sie bestimmen die Bewegungsrichtung. Klicken Sie auf OK. Die Objekte in den Bewegungsbereichen werden entsprechend der Eingabe verschoben.

Schräge Verschiebung (polar)   [9]

Drücken Sie  [9] Es erscheint der Dialog: Abstand und Winkel Geben Sie die absolute Länge der Verschiebungsdistanz (Abstand) und die Richtung (Drehung um die Z-Achse) ein. Klicken Sie auf OK. Die Objekte in den Bewegungsbereichen werden entsprechend der Eingabe verschoben.
