Rohrnetz aufbauen
Allgemeiner Ablauf
Wir beschreiben mögliche Strategien für den Aufbau und die schrittweise Entwicklung eines Netzes in einem Gebäude mit mehreren Etagen. Sie können diese Operationen für Rohrnetze der verschiedenen Medien einsetzen.
Um die Arbeit effektiv zu gestalten, berücksichtigen Sie den Platzbedarf des Netzes von Beginn an. Arbeiten Sie mit den zu erwartenden Dimensionen und bedenken Sie Isolierungen sowie mögliche Dimensionsänderungen durch eine Netzberechnung.
MehrSteigleitungen vorbereiten und übertragen
|

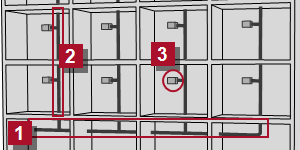

In der Regel beginnen Sie mit den Hauptleitungen und Positionen der Steigleitungen Um das Netz in jeder Bearbeitungsstufe berechnen zu können, simulieren Sie die Verbraucher in diesem frühen Stadium durch Ersatzlasten |
. Danach können Sie die Steigleitungen in die Etagen übertragen
.

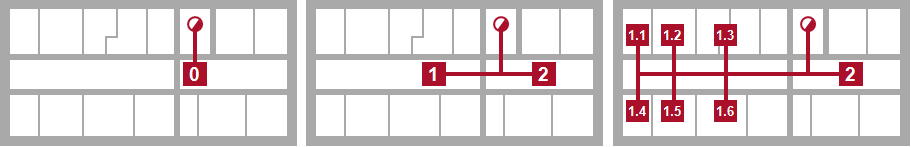

. In diesen Objekten geben Sie die geschätzten bzw. grob berechneten Bedarfswerte ein. | Hauptleitungen und Positionen der Steigleitungen | Erste Steigleitung mit Ersatzlast | Steigleitungen für die gesamte Etage fertigstellen | Durchlaufende Steigleitungen auf alle Etagen übertragen | Steigleitungen abschließen |
|---|---|---|---|---|
|
|
|
|
|
|
Ist der Ursprungspunkt des Netzes Kennen Sie nur die Steigepunkte, definieren Sie zuerst nur die vertikalen Steigleitungen. In diesem Fall führen Sie das Netz später zusammen. Die Reihenfolge ist irrelevant. |
Öffnen Sie die nächste Etage und übernehmen Sie die erste Steigleitung  . Binden Sie das Objekt Ersatzlast  in die Steigleitung ein. |
Benötigen Sie auf dieser Etage weitere Steigleitungen desselben Mediums und derselben Dimension, vervielfältigen Sie die erste Steigleitung durch das Konzept "Kopieren und Einfügen". | Die vorbereiteten Steigleitungen einer Etage können Sie ebenfalls durch "Kopieren + Einfügen" auf alle Etagen übertragen. Unter günstigen Bedingungen benötigen Sie für jede Etage nur einen einzigen Schritt. | Das Ende der ersten Steigleitung (z. B. in der obersten Etage) behandeln Sie manuell. Anschließend können Sie auch diese Konstellation durch "Kopieren + Einfügen" auf die anderen Steigepunkte übertragen. |
|
Siehe auch |
Siehe auch |
Siehe auch |
Siehe auch |
bekannt, starten Sie dort die Rohrleitung, führen Sie zum entferntesten Steigepunkt
und beenden Sie mit der Übergabe zur nächsten Etage. Weitere Steigleitungen
können Sie davon abzweigen und ebenfalls übergeben. Netzaufbau verfeinern

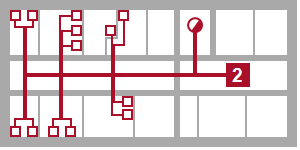

Mit fortschreitendem Planungsstand können Sie den Netzaufbau auf den Etagen verfeinern. Sie teilen die großen Ersatzlasten in kleinere Einheiten mit genaueren Bedarfswerten auf und berechnen das Netz immer wieder neu.
Ersatzlasten entfernen, zweckgebundene Objekte anschließen
|
Sind die Positionen der zweckgebundenen Objekte |
Systematisches Vorgehen beim Anschluss von Objekten
|

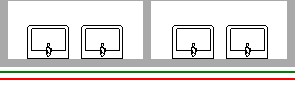

Schritt 1 Die Hauptleitungen zeichnen Sie manuell. Verlaufen die Rohrleitungen mehrerer Medien parallel, so können Sie die parallelen Leitungen durch DDS‑CAD generieren lassen. |
|

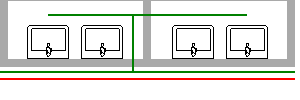

Schritt 2 Auch die Verteilleitung eines Mediums bereiten Sie manuell vor. |
|

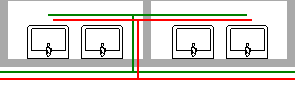

Schritt 3 Die vorbereitete Verteilleitung können Sie duplizieren und ins Netz einbinden. |
|
Schritt 4 Zuletzt schließen Sie die Objekte durch eine Automatikfunktion an. |
Besonderheiten verschiedener Netze
Für die Netze der verschiedenen Medien sind spezifische Besonderheiten für den korrekten Aufbau zu beachten.
Denken Sie an die Isolierung!
Die Rohrleitungen der Medien PWH Warmwasser und PWH-C Zirkulation müssen vollständig isoliert sein! Bei der Berechnung prüft DDS‑CAD die Temperatur des Mediums PWH Warmwasser und die im Raum herrschende Umgebungstemperatur. Die verwendete Isolierung bestimmt den resultierenden Temperaturverlust und beeinflusst die Größe der Pumpe. Es gilt: je besser die Isolierung, desto kleiner die Zirkulationspumpe.
Die verwendeten Isoliermaterialien werden in der Stückliste erfasst und im Modell entsprechend ihrer Stärke angezeigt. So können Sie den vollständigen Platzbedarf einer Rohrleitung visualisieren.
Keine Bypässe!
Bei einem Bypass im Rohrnetz, kann das System nicht berechnet werden.
Zirkulation korrekt anschließen!
|
Führen Sie das Medium PWH-C Zirkulation immer so, dass das Ende auf eine Warmwasserleitung trifft. Der Anschluss muss so erfolgen, dass das Medium PWH Warmwasser ohne Richtungsänderung durch das T-Stück fließt. |
Ringleitung korrekt aufbauen!
|
Die Rohrnetzberechnung erlaubt die Betrachtung von Ringleitungssystemen. Als Ausgangs- und Endpunkt für den Ring benutzen Sie immer einen Objekt der Gruppe Verteiler Die Entnahmestellen binden Sie über eine Doppelwandscheibe ein. Nutzen Sie dazu Funktion Automatischer Anschluss. Achtung! Schließen Sie nur direkte Endverbraucher (z. B. Auslaufarmatur) an die Ringleitung an. Geräte zur Warmwasserbereitung gehören nicht an eine Ringleitung! |
Denken Sie an die Isolierung!
Die verwendeten Isoliermaterialien werden in der Stückliste erfasst und im Modell entsprechend ihrer Stärke angezeigt. So können Sie den vollständigen Platzbedarf einer Rohrleitung visualisieren.
Keine Bypässe!
Bei einem Bypass im Rohrnetz, kann das System nicht berechnet werden.
Rohrnetz für System "Tichelmann" korrekt aufbauen!
|
DDS‑CAD erlaubt die Berechnung von Heizungsrohrnetzen, die nach dem System "Tichelmann" konstruiert sind. Achten Sie darauf, dass Vorlauf und Rücklauf ungefähr gleichlang sind. |
Abwasser
|
Achten Sie beim Aufbau des Abwassernetzes von Beginn an auf das Gefälle. Die Einstellung ist Voraussetzung für den automatischen Anschluss von Objekten und die Rohrnetzberechnung. |
Rohrleitung aufbauen
Der Aufbau einer Rohrleitung gliedert sich in drei Phasen:
Beim Start entscheiden Sie über die technischen Parameter und die Richtung des ersten Segmentes. Danach konstruieren Sie den Verlauf und bringen die Rohrleitung zum Abschluss. Für jede Phase können Sie situationsabhängig eine geeignete Operation wählen.
[D] /
]
]
Armatur einfügen
Armaturen fügen Sie immer nachträglich in eine existierende Rohrleitung ein.
Wählen Sie die gewünschte Beschreibung.
|
Sprinkler |
|
Messgerät/Fühler/Schreiber |
|
Pumpe |
|
Ventil |
|
Filter |
|
Zähler |
|
Ersatzwiderstand |
Rohrleitung bearbeiten
Sie haben vielfältige Möglichkeiten, ein Rohrnetz nachträglich zu bearbeiten.
Achtung!
Wenn Sie eine Steigleitungen verschieben, prüfen Sie anschließend die Steigleitungen in den benachbarten Etagen! Nach Abschluss der Operation müssen die verbundenen Steigleitungen aller Etagen deckungsgleich aufeinander stehen.
2x45°
Operationen und Hilfsfunktionen für den Netzaufbau
Verschiedene Hilfsfunktionen unterstützen den Aufbau des Rohrnetzes. Nutzen Sie diese Möglichkeiten nach Bedarf.
Darstellung konfigurieren
Für eine situationsgerechte Darstellung des Netzes nutzen Sie die Optionen im Menü Ansicht.
| 2D Erweiterte Rohrdarstellung | ||
|---|---|---|
| Ein |
|
Rohrleitungen erscheinen mit Nennweiten und Isolierstärken entsprechend der gewählten Materialien. Die Darstellung zeigt den realen Platzbedarf. |
| Aus |
|
Rohrleitungen werden in einer Linie dargestellt. Das Medium wird durch Farbe und Linientyp symbolisiert. |
| Kanäle und Rohre farbig füllen | ||
|---|---|---|
| Ein |
|
Die Leitung wird durch ihre Farbe vollflächig ausfüllt. |
| Aus |
|
DDS‑CAD zeigt nur die äußeren Umrisse. |
| Systemfarbe | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ein |
|
Farben visualisieren den Status eines Anlagenteils hinsichtlich definierter Grenzwerte.
|
||||||||
| Aus |
|
Farben visualisieren das Medium. | ||||||||
| Render gemäß Medium | ||
|---|---|---|
| Ein |
|
Farben visualisieren das Medium im gerenderten Modell. |
| Aus |
|
Die Rohrleitungen erscheinen im gerenderten Modell entsprechend der verwendeten Materialien. |
| Zeichenrichtung (Pfeile) | ||
|---|---|---|
| Ein |
|
Die Laufrichtung wird durch Pfeile visualisiert. |
| Aus |
|
Die Laufrichtung wird nicht angezeigt. |
