Benutzeroberfläche
Die Benutzeroberfläche von DDS CAD ist konfigurierbar. Die meisten Elemente sind in ihrer Anordnung variabel und können ausgeblendet und wieder eingeschaltet werden. Wir beschreiben die verschiedenen Elemente anhand der Standardeinstellung.
|

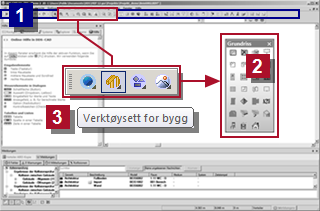

Hovedknapperad In der Standardeinstellung sind mehrere untergeordnete Symbolleisten für allgemeine Funktionen am oberen Bildschirmrand angedockt. Sie können jede einzelne Symbolleiste an einem anderen Bildschirmrand andocken oder frei auf der Oberfläche „schweben“ lassen Symbolleiste (Verktøysettene) spielt eine besondere Rolle. Mit der Auswahl eines Workingmodes aktivieren Sie die spezifischen Funktionen eines Aufgabenbereiches in Verktøysett |
|
.
|

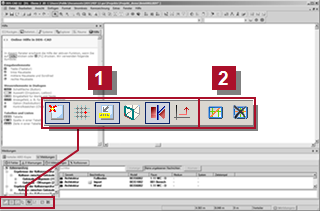

Symbollinje (alternativer) Die Symbolleiste ist auf ihrer Position fixiert. Sie enthält die Optionen und Funktionen:
|
|
|
für den
|

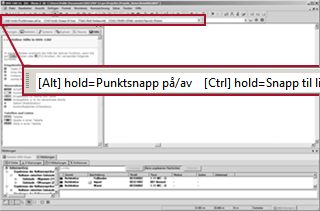

Meldingsliste Viele Funktionen erwarten nach dem Aufruf weitere Handlungen. In diesem Feld erscheint eine kurze Übersicht über mögliche Handlungsoptionen für die aktive Funktion. Für eine vollständige Übersicht rufen Sie die Online-Hilfe auf. Drücken Sie dazu |
[F1].
|

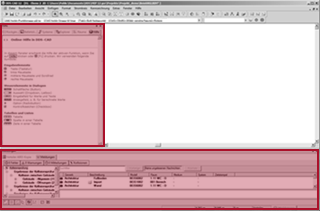

Fenster für Übersichten und Verwaltungsfunktionen Verwaltungsfunktionen und Übersichten erscheinen in untergeordneten Fenstern. Die Standardeinstellung nutzt jeweils ein angedocktes Fenster am linken und unteren Rand des Hauptfensters. |
|
|

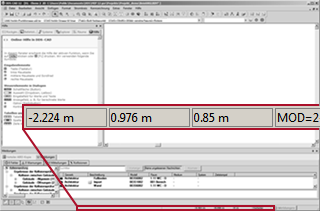

Statuslinje Während der Arbeit mit dynamischen Funktionen (z. B. Symbole, Verlegesysteme, Kabel) zeigt DDS CAD in der Statuszeile verschiedene Informationen an. Die Anzeige verhält sich kontextsensitiv zur aktiven Funktion. |
