Interface met Relux
Wanneer u Relux voor het verlichtingsontwerp gebruikt, kunt u afzonderlijke ruimten uit DDS-CAD doorgeven. In Relux voert u het verlichtingsontwerp uit en neemt u de gebruikte armaturen over naar DDS-CAD.
Noodzakelijke voorwaarden
De ruimten werden met de functies van het gebouwmodel gedefinieerd.
Instructie
Functie starten
|
Lichtberekening (Relux) |
-
Activeer: Standaard Werkbalk
-
Selecteer de functie in Werkbalk

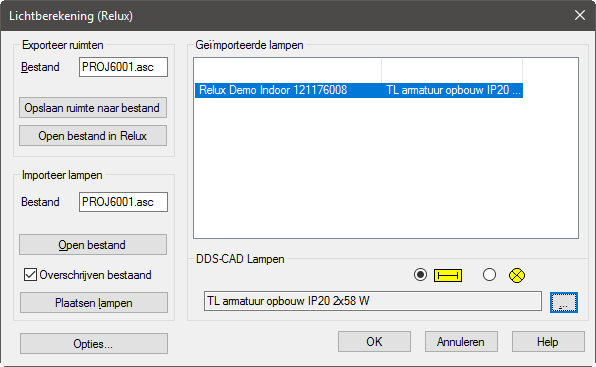

Er verschijnt de dialoog: Lichtberekening (Relux)
Ruimte aan Relux doorgeven en berekening starten- Klik op Opslaan ruimte naar bestand
De cursor verschijnt als crosshair. - Klik
in de gewenste ruimte. Het uitwisselingsbestand wordt gegenereerd. U kunt het berekeningsprogramma starten. - Klik op Open bestand in Relux
DIALux start en opent de doorgeven ruimten. - Voer de verlichtingsontwerp uit, bereken het resultaat in Relux en sla het op.
Armaturen uit Relux overnemenRelux heeft informatie over de benamingen van de armaturen en hun posities in het uitwisselingsbestand geschreven. DDS-CAD moet het uitwisselingsbestand opnieuw lezen.
Klik op Open bestand.
DDS-CAD leest het veranderde uitwisselingsbestand.
Geïmporteerde lampen toont een lijst van de gebruikte armaturen.
Armaturen uit Relux met DDS-object verbindenU moet elk armatuurtype uit het uitwisselingsbestand met een object in DDS-CAD verbinden.
- Selecteer in Geïmporteerde lampen een item met klik .
-
Kies de
functie, waarmee de het armatuur in DDS-CAD moet worden verbonden.
Lamp (divers)
TL Lamp - Klik op ... . De productdatabase wordt weergegeven.
-
Wijs een artikel aan het armatuur toe. Voor elk armatuurtype uit Relux moet u een overeenkomstig
product in DDS-CAD aanmaken.
De objectdialoog van het armatuur verschijnt.- Klik op ... . De productdatabase wordt weergegeven.
- Ga naar het filter, waar het nieuwe product moet worden gegenereerd.
- Selecteer een als kopieersjabloon geschikt product. Een product is als kopieersjabloon geschikt, wanneer het in zo veel mogelijk eigenschappen met het nieuw aan te maken product overeenstemt.
- Klik
. Het contextmenu verschijnt. - Selecteer: Kopiëren
Het kopieersjabloon wordt gedupliceerd. Het productnummer wordt automatisch gegenereerd en de productbeschrijving begint met het woord kopie. U kunt de kopie bewerken en de producteigenschappen aanpassen.
- Selecteer de kopie door klik . Het contextmenu verschijnt.
- Selecteer: Wijzigen
Er verschijnt de dialoog: Wijzigen Product - Pas de gegevensvelden van het nieuwe product aan en klik op OK. De dialoog wordt gesloten. U keert terug naar de hoofddialoog van de productdatabase. U kunt het product in het actuele project gebruiken.
Alfanumerieke tekenreeks (maximaal 15 tekens) voor de eenduidige identificatie van het object voor de stuklijst. Bij het aanmaken van een nieuw product genereert DDS‑CAD automatisch een tekenreeks als voorstel. U kunt het voorstel overnemen of door een nummer vervangen. Dubbele nummers verhindert DDS‑CAD automatisch.
Tekenreeks (max. 256 tekens) voor de verbale beschrijving van het product. De tekst verschijnt als selectiehulp in de productdatabase en in evaluaties (stuklijst, berekeningsrapporten).
Code voor de aanroep van een symbool dat met DDS-CAD werd gemaakt en waarvan de bestandsnaam aan een vastgelegde conventie voldoet. De invoer wordt irrelevant, wanneer
Extern symbool naar een ander symbool verwijst.Gecombineerde parameter voor de definitie van het elektrische vermogen van een lichtbron in watt en het aantal lichtbronnen per armatuur. Met de elektrische aansluiting op de verdeler (door een kabel) vraagt DDS-CAD het resulterende vermogen van alle lichtbronnen samen op en berekent daarmee de bedrijfsstroom van het circuit.
Voorbeeld
De armatuur bezit twee lichtbronnen van elk 58 W.
Syntaxis
58.2
Functie Code Effect Geen gegevens 0 Alle instellingen worden in de dialoog van de lamp uitgevoerd. Dak Type Montage 1
Bovenaanzicht
De symboolgrootte wordt door de producteigenschappen Afmeting X en Afmeting Y bepaald.
Zijaanzicht
De bovenkant van het object is de referentie voor de montagehoogte. De artikeleigenschap Afmeting Z bepaalt de diepte.
Inbouw Type Montage 2
Bovenaanzicht
De symboolgrootte wordt door de producteigenschappen Afmeting X en Afmeting Y bepaald.
Zijaanzicht
De onderkant van het object is de referentie voor de montagehoogte. De artikeleigenschap Afmeting Z bepaalt de diepte.
Pendel Type Montage 3
Bovenaanzicht
De symboolgrootte wordt door de producteigenschappen Afmeting X en Afmeting Y bepaald.
Zijaanzicht
Het bovenste bevestigingskant van de pendel is de referentie voor de montagehoogte. De artikeleigenschap Afmeting Z bepaalt de diepte.
Wand Type Montage 9
Bovenaanzicht
Het symbool in zijn X-as wordt 90° verdraaid. De symboolgrootte wordt door de producteigenschappen Afmeting X en Afmeting Z bepaald.
Zijaanzicht
De middenas van het object is de referentie voor de montagehoogte. De producteigenschappen Afmeting X en Afmeting Y bepalen de grootte.
Individuele lichtstroom van de lamp in lumen (lm). De waarde wordt door de functie Lichtberekening (Efficiëntiemethode) als richtlijn gebruikt.
Materiaalcode voor de weergave in het gerenderde model.
Invoerveld voor een individuele tekstbouwsteen van de
Voorbeeld
Stel, u gebruikt verschillende armaturen in het project. De producten onderscheiden zich in technische details, maar lijken op elkaar als symbool. In dit geval kunt u de verschillen door een extra identificatie verduidelijken. Voer een code in
Producttekst in, en activeer deze bouwsteen van de producttekst. Indien nodig, kunt u de betekenis van de identificatie in een extra document toelichten.
GTIN / EAN (niet gebruikt)Numerieke code voor het gebruik van een pen voor de weergave in het model.
Instelling Effect 0 Het object wordt met de standaardpen van zijn objecttype weergegeven. ≠0 Het object wordt niet met de standaardpen van zijn objecttype weergegeven. Het nummer komt overeen met de ID van de pen in de dialoog Peninstelling.
- Sluit alle dialoogvensters.
- Selecteer: Aanpassen
Project Pen, Laag, Lettertype Instelling
Er verschijnt de dialoog: Projectinstellingen. - Activeer:
Pen - Klik op Bewerken....
Er verschijnt de dialoog: Peninstelling. - Zoek de geschikte pen.
- Voor weergave van de ID: voer een dubbelklik
op de naam van de gewenste pen uit. Een melding toont de gezochte code.
Numerieke code voor de toewijzing van het object aan een laag.
Instelling Effect 0 Het object wordt aan de standaardlaag van zijn objecttypes toegewezen. ≠0 Het object wordt aan het ingevoerde laagnummer binnen zijn discipline toegewezen. U kunt bestaande of niet bestaande laagnummers gebruiken. Wanneer u een niet bestaand laagnummer gebruikt, wordt de laag bij het gebruik van het product in het project gegenereerd.
- Sluit alle dialoogvensters.
- Selecteer: Aanpassen Lagen...
Er verschijnt de dialoog: . - Deactiveer:
Enkel gebruikte tonen
De lijst toont alle beschikbare lagen onafhankelijk ervan, of deze in het model werden gebruikt of niet. - Noteer de waarde in
Nummer.
Tekenreeks voor de beschrijving van de fabrikant.
Montage (niet gebruikt) U kunt het object een herkenningscode toekennen, die door de functie Export Interface wordt doorgeven. Aan enkele objecttypes is al een code toegekend. Eventueel is een aanpassing noodzakelijk.
Algemene verbruiker CAM Algemene symmetrische verbruiker ASV Algemeen elektrisch apparaat ZAE Algemene ruimteverwarming ZAR Bakoven ZBO Geiser DLH Elektrische verwarming ZEH Friteuse FRT Vaatwasser GSM Gloeilamp ZGL Gloeilamp met stopcontact GLS Gloeilamp met variabele helderheid GLD Veiligheids-/noodverlichting ELS Handdroger HAT Huishoudelijk apparaat algemeen HGA Boiler HWS Fornuis ZKH Koelapparaat ZKG Heetwatertoestel HWG Airco ZKL Motor, drie-fase M3P Stopcontact ZSD Accumulatorkachel SHG Magnetron ZMW Rookmelder RWA Centrale inbraakeenheid AEZ Gelijkrichter GLR Keukenmachine ZKM Armatuur met een fluorescentielamp L1L Armatuur met twee fluorescentielampen L2L Armatuur met drie fluorescentielampen L3L Armatuur met vier fluorescentielampen L4L Spot LSW Diepvries TKG Ventilator LCF Wasmachine zonder centrifuge WOS Wasmachine met centrifuge WMS Waterkoker WWG Warmhoudplaat ZWP Driefasenstopcontact DSS Algemene verbruiker aan stopcontact AVS Algemene verbruiker aan driefasenstopcontact AVD Motor, éénfasig M1P Compensatiesysteem ZKA Solair systeem ZSA Warmtekrachtkoppeling BHK Armatuur: conventioneel voorschakelapparaat /1 fluorescentielamp K1L Armatuur: conventioneel voorschakelapparaat /2 fluorescentielampen K2L Armatuur: conventioneel voorschakelapparaat /3 fluorescentielampen K3L Armatuur: conventioneel voorschakelapparaat /4 fluorescentielampen K4L Armatuur: conventioneel voorschakelapparaat /gecompenseerd/1 fluorescentielamp K1C Armatuur: conventioneel voorschakelapparaat /gecompenseerd/2 fluorescentielampen K2C Armatuur: conventioneel voorschakelapparaat /gecompenseerd/3 fluorescentielampen K3C Armatuur: conventioneel voorschakelapparaat /gecompenseerd/4 fluorescentielampen K4C Armatuur: elektronisch voorschakelapparaat /1 fluorescentielamp K1E Armatuur: elektronisch voorschakelapparaat /2 fluorescentielampen K2E Armatuur: elektronisch voorschakelapparaat /3 fluorescentielampen K3E Armatuur: elektronisch voorschakelapparaat /4 fluorescentielampen K4E Halogeenlamp met transformator HLT Halogeenlamp met elektronisch voorschakelapparaat HLE Piekspanningsbeveiliging UES Schakelaar (installatie) S1S Dimmer (installatie) S1D Jaloezieschakelaar (installatie) S1J Dozen/kasten T1D Brandalarmcentrale BMAZ Brandalarmsensoren BMAS Inbraakalarmapparatuur EMA Video-systeemapparaat VSG Toegangscontrole-apparaten ZKG Rookalarm RWA Gevaarsalarminrichtingen GWA Mechanische beveiligingsapparaten MSG Bel- en Intercom-uitrusting KSG Apparaten voor elektroakoestische installaties ELG Lichtoproepapparaten LRG Apparaten voor antenne- en satellietsystemen ASG Radiobus-apparaten FBG KNX actuator (installatie) ECA KNX-sensor (installatie) ECS KNX-overige (installatie) ECD Datapunten E2D Telefoonstopcontacten E2T Overspanningsafleider FDU Zekering D01 FD1 Zekering D02 FD2 Zekering D03 FD6 Zekering DII FD3 Zekering DIII A FD4 Zekering DIV FD5 Zekering NH000 FN1 Zekering NH00 FN2 Zekering NH0 FN3 Zekering NH1 FN4 Zekering NH2 FN5 Zekering NH3 FN6 Zekering NH4 FN7 Zekering NH4a FN8 Aardlekschakelaar RCD Leidingbeveiligingsschakelaar FLS Selectieve hoofdleidingbeveiligingsschakelaar SLS Gecombineerde aardlek-/leidingbeveiligingsschakelaar RLS Beveiligingsautomaat D01 SD1 Beveiligingsautomaat D02 SD2 Beveiligingsautomaat NH000 SN6 Beveiligingsautomaat NH00 SN1 Beveiligingsautomaat NH0 SN2 Beveiligingsautomaat NH01 SN3 Beveiligingsautomaat NH02 SN4 Beveiligingsautomaat NH03 SN5 Beveiligingsautomaat NH04 SN7 Beveiligingsautomaat NH04a SN8 Hoofdschakelaar (Automation) FSH Overige schakelaars (Automation) FSS KNX actuator (Automation) BCA KNX-sensor (Automation) BCS KNX-Overige (Automation) BCD Meter FDZ Schakelaar FDS Klem FDX inspringen ISE UP zonder muursleuf ISO UP met muursleuf ISM in afgh.plafond/holw. ISA AP spijkersch./-plug ISN AP m.afstandklemmen ISS AP m.beugelklemmen ISB AP open buispl. ISV in greppel ISG op ruwevl.m.leiding ISR Gemengde installatie ISX Dongle code (niet gebruikt) Link naar een extern document dat aan dit product is toegewezen, bijv. een pdf-bestand, een Excel-tabel of tekstdocument. Wanneer een product deze link bezit, kunt u via het object in het model het document openen. De toepassingsmogelijkheden zijn veelzijdig.
- Gegevensbladen met de technische specificaties van een apparaat
- Stuklijsten voor samengestelde componenten
- Afbeeldingen
Algemene principes:
- Begin met een puntkomma ;
- Voer het volledige pad naar het document in.
- Spaties in het pad moeten door %20 worden vervangen
Voorbeeld 1: Voor een document in het bestandssysteem
Stel, het document bevindt zich op de lokale harde schijf of een netwerkstation.
Pad in het bestandssysteem C:/documents/armature devices/Pump.pdf Externe info
;file:///C:/documents/armature%20devices/Pump.pdf Voorbeeld 2: Document op internet
Externe info
;http://www.example.com/downloads/Pump.pdf Wanneer u aan het product een document hebt toegewezen, kunt u het via het object uit het model oproepen:
- Selecteer het object door klik .
- Klik . Het contextmenu verschijnt.
- Selecteer: Toon productblad...
Het document wordt binnen DDS-CAD in een afzonderlijk venster geopend.
Verwijzing naar tekeningbestanden, die in plaats van de adressering in
Symbool nummer moeten verschijnen. De geadresseerde bestanden moeten hetzij in de U kunt de volgende bestandstypes gebruiken:
U kunt het symbool met de geometrische functies van DDS-CAD ontwikkelen. Voor het gebruik als symbool in 2D en/of 3D voert u in
Extern symbool in:Toepassing Syntaxis Alleen 2D
(in 3D geldt de code in Symbool nummer )name2D In 2D en 3D. name2D; name3D Alleen 3D
(in 2D geldt de code in Symbool nummer );name3D U kunt het symbool uit een DWG/DXF-bestand isoleren en als CFI-bestand opslaan. Voor het gebruik als symbool in 2D en/of 3D voert u in
Extern symbool in:Toepassing Syntaxis Alleen 2D
(in 3D geldt de code in Symbool nummer )name2D.cfi 2D en 3D name2D.cfi;name3D.cfi Alleen 3D
(in 2D geldt de code in Symbool nummer );name3D.cfi Vele aanbieders stellen gedetailleerde objecten, zoals centrale verwarmingsketels, sanitaire objecten, armaturen, inrichtingsaccessoires en decoratieve elementen in het bestandsformaat *.3DS ter beschikking.
Let op!
Let erop dat het deels om objecten met verplichte betaling gaat. Auteursrechtelijke aspecten moeten worden gerespecteerd.
Voor het gebruik als symbool in 2D en/of 3D voert u in
Extern symbool in:Toepassing Syntaxis Alleen 2D
(in 3D geldt de code in Symbool nummer )name2D.3ds 2D en 3D name2D.3ds;name3D.3ds Alleen 3D
(in 2D geldt de code in Symbool nummer );name3D.3ds Invoerveld voor een vrije identificatie met maximaal drie regels
. Het teken ";" zorgt voor een nieuwe tekstregel.Deze identificatie is aan het product gebonden en onafhankelijk van de
.
Lengte van het object in meter (m). De instelling geldt alleen bij gebruik van een symbool met variabele grootte.
Breedte van het object in meter (m). De instelling geldt alleen bij gebruik van een symbool met variabele grootte.
Hoogte van het object in meter (m). De instelling geldt alleen bij gebruik van een symbool met variabele grootte.
-
Controleer de instellingen.
Het veld wordt voor de invoer vrijgegeven, wanneer het gekozen product van Montage type 3 (hanglampen) is.
De pendellengte is de afstand tussen het inbouwpunt volgens
Afstand en de bovenkant van de afgehangen lamp.Voorbeeld voor montage op Plafond Verlaagd plafond
Keuze van een oriëntatielijn in het gebouw voor de definitie de montagehoogte. Het gekozen product bepaalt de referentie bij het object.
Voor deze functie bestaan producten voor de opbouw (op het plafond) en voor de inbouw (in het plafond).
Instelling Effect Dak Type Montage Inbouw Type Montage Plafond
De waarde in
Afstand heeft betrekking op de hoogte van het plafond (op Verlaagd plafond
De waarde in
Afstand heeft betrekking op de hoogte van het hangende plafond (Afwerkvloer
De waarde in
Afstand heeft betrekking op de bovenkant van de Vloer
De waarde in
Afstand heeft betrekking op de bovenkant van de Vrij
De montagehoogte is onafhankelijk van het gebouwmodel. De waarde in
Afstand heeft betrekking op de hoogte Z=0 in het absolute coördinatensysteem.Gebruiker 1 -…Gebruiker 4 -
De items Gebruiker 1 - tot Gebruiker 4 - hebben veranderbare standaardhoogten. U kunt een standaardhoogte (bijv. Gebruiker 3 -0,850) kiezen en wijzigen. Daarvoor wordt
Plaatsing voor de invoer vrijgegeven. De ingevoerde waarde wordt voor dit item als een nieuwe standaardhoogte opgeslagen en kan voor andere objecten worden geselecteerd. De bewerking heeft geen invloed op de montagehoogte van aanwezige objecten, ze krijgen echter automatisch de instelling Vrij toegewezen.Afstand tussen gekozen referentie en middenas van het object.
In het geval van de instellingen
Vrij zowel als Gebruiker 1 -… Gebruiker 4 - kunt u de montagehoogte als getalwaarde met de gewenste De instelling bepaalt de werking van het object in het gerenderde model bij aanroep van de fotorealistische weergave.
Instelling Effect
De lamp werkt in het gerenderde model als lichtbron. Dit heeft effecten op de berekening van licht/schaduw en reflectie. De berekening is omslachtiger en duurt langer.
De lamp wordt in het gerenderde model niet als lichtbron beschouwd. De instelling bepaalt de verschijningsvorm van het symbool in het 2D-aanzicht (bovenaanzicht).
Instelling Effect
De instelling bepaalt de plaats van de invoegpositie in het symbool. De latere wijziging van deze instelling aan een bestaand object zorgt voor een positieverandering in het model.
Instelling Effect Zijde
Gecentreerd
De keuze wordt vrijgegeven, wanneer de Montage type = Wand Type Montage is. De instelling definieert de plaats van de lamp op de wand.
Instelling Effect Horizontaal
Verticaal
Het veld wordt voor de invoer vrijgegeven, wanneer het gekozen product van Montage type 3 (hanglampen) is.
De pendellengte is de afstand tussen het inbouwpunt volgens
Afstand en de bovenkant van de afgehangen lamp.Voorbeeld voor montage op Plafond Verlaagd plafond
Keuze van een oriëntatielijn in het gebouw voor de definitie de montagehoogte. Het gekozen product bepaalt de referentie bij het object.
Voor deze functie bestaan producten voor de opbouw (op het plafond) en voor de inbouw (in het plafond).
Instelling Effect Dak Type Montage Inbouw Type Montage Plafond
De waarde in
Afstand heeft betrekking op de hoogte van het plafond (op Verlaagd plafond
De waarde in
Afstand heeft betrekking op de hoogte van het hangende plafond (Afwerkvloer
De waarde in
Afstand heeft betrekking op de bovenkant van de Vloer
De waarde in
Afstand heeft betrekking op de bovenkant van de Vrij
De montagehoogte is onafhankelijk van het gebouwmodel. De waarde in
Afstand heeft betrekking op de hoogte Z=0 in het absolute coördinatensysteem.Gebruiker 1 -…Gebruiker 4 -
De items Gebruiker 1 - tot Gebruiker 4 - hebben veranderbare standaardhoogten. U kunt een standaardhoogte (bijv. Gebruiker 3 -0,850) kiezen en wijzigen. Daarvoor wordt
Plaatsing voor de invoer vrijgegeven. De ingevoerde waarde wordt voor dit item als een nieuwe standaardhoogte opgeslagen en kan voor andere objecten worden geselecteerd. De bewerking heeft geen invloed op de montagehoogte van aanwezige objecten, ze krijgen echter automatisch de instelling Vrij toegewezen.Afstand tussen gekozen referentie en middenas van het object.
In het geval van de instellingen
Vrij zowel als Gebruiker 1 -… Gebruiker 4 - kunt u de montagehoogte als getalwaarde met de gewenste De instelling bepaalt de werking van het object in het gerenderde model bij aanroep van de fotorealistische weergave.
Instelling Effect
De lamp werkt in het gerenderde model als lichtbron. Dit heeft effecten op de berekening van licht/schaduw en reflectie. De berekening is omslachtiger en duurt langer.
De lamp wordt in het gerenderde model niet als lichtbron beschouwd. De instelling bepaalt de verschijningsvorm van het symbool in het 2D-aanzicht (bovenaanzicht).
Instelling Effect
- Herhaal de procedure voor alle items.
Plaatsen lampen wordt vrijgegeven, zodra alle items met een product verbonden zijn.
Armaturen in het model invoegenWanneer de berekende ruimte al armaturen bevat, kunt u deze vervangen of de berekende armaturen extra in de ruimte inbouwen.
-
Controleer
Definitie voor het gedrag van de functie bij klikken op Plaatsen lampen.
Instelling Effect
DDS-CAD wist de in de ruimte bestaande armaturen en vervangt ze door armaturen uit Relux.
De in de ruimte bestaande armaturen blijven behouden. DDS-CAD voegt de in Relux berekende armaturen extra in. - Klik op Plaatsen lampen
De armaturen van de berekende ruimte verschijnen in het model.
