Systeemschema‘s

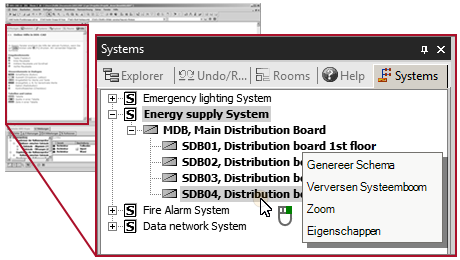

	Met DDS‑CAD kunt u een automatisch schema voor verschillende installaties maken, wanneer het model aan de voorwaarden ervoor voldoet. In dit geval verschijnt voor de respectievelijke structuur een notitie in het venster Systemen. Klikken op op een item opent het contextmenu met verdere functies.
	Genereer Schema Start de routine voor het genereren van het schema voor de geselecteerde structuur. Verversen Systeemboom Actualiseert de items. Gebruik de functie na veranderingen in het model. Zoom Vergroot de gekozen verdeler op het beeldscherm. Eigenschappen Opent de dialoog van de geselecteerde verdeler.

Voorwaarden voor een schema

Werk met het schema

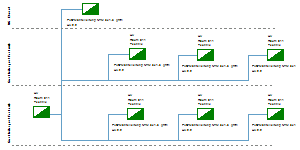

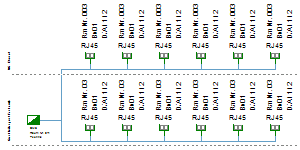

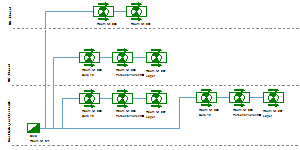

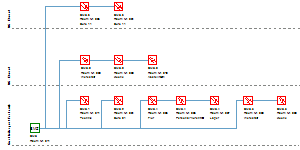

Voor een schema evalueert DDS‑CAD de installatie van de gekozen structuur in de modellen van het project en genereert een afzonderlijk document. Na veranderingen van de installatie kunt u een nieuw schema aanmaken of het bestaande overschrijven.

U kunt het schema bewerken en aanvullen. Voor de automatisch overgenomen onderdelen en kabelverbindingen kunt u positie, zichtbaarheid en identificatie instellen. Voor achteraf ingevoegde objecten kunt u alle andere bewerkingsfuncties gebruiken.

• Genereer Schema / Schema actualiseren
• Automatisch overgenomen onderdelen bewerken
• Automatisch overgenomen verbindingslijnen bewerken
