Hjelpemiddel for posisjonsbestemmelser på ende-, midt- og snittpunkt på linjer.
Alternativet er aktivt

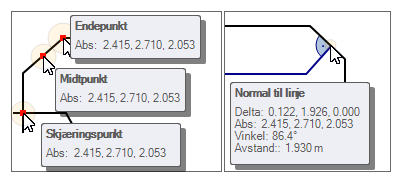

Ved tilnærming til et ende-, midt- eller snittpunkt vil pekeren snappe seg til punktet. Den aktuelle posisjonen vises.
Når en aktiv polylinje treffer på en eksisterende linje, beregner DDS-CAD snittpunktet slik at polylinjen står i rett vinkel på den eksisterende linjen.
Alternativet er ikke aktivt
Punkt ignoreres. Du kan flytte pekeren fritt.
Animasjon
[Shift]
