Gebäudemodell – Auf importiertem Grundriss

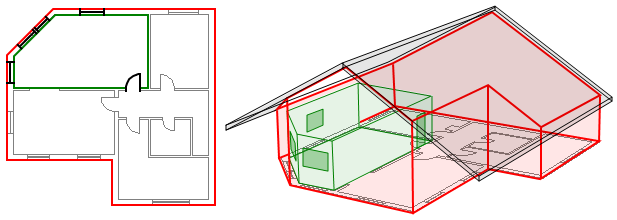

Haben Sie den Grundriss im Format DWG, DXF oder PDF importiert, können Sie das Gebäudemodell sehr schnell entwickeln. Sie erzeugen die benötigten Strukturen, indem Sie den importierten Grundriss als Schablone benutzen.
Nicht in jedem Fall müssen Sie ein vollständiges Gebäudemodell entwickeln. Sie können den Detaillierungsgrad den Anforderungen des Projektes anpassen.
Ablauf
Für den Aufbau einer Etage gehen Sie nach dem folgenden Schema vor. Es zeigt die Abhängigkeiten der verschiedenen Strukturen voneinander. Daraus können Sie die Reihenfolge der einzelnen Arbeitsschritte ableiten.
|
Der Bereich bildet den äußeren Rahmen für mehrere Räume mit gemeinsamen Eigenschaften auf derselben Etage. Er ist notwendige Voraussetzung für das Dach und eine Vorbereitung zur Raumdefinition. Sie können auf den Bereich verzichten, wenn Sie nur einzelne Räume zur Anwendung spezieller Funktion definieren müssen.
|
Angenommen, Sie bearbeiten ein Gebäude mit mehreren ähnlichen Etagen. In diesem Fall können Sie Zeit sparen, indem Sie das Modell einer fertigen Etage übernehmen und anschließend korrigieren.
Achtung!
Existieren in der aktuellen Etage schon Räume, werden diese zerstört und durch die Kopie der markierten Etage überschrieben.
- Öffnen Sie die neu zu bearbeitende Etage.
-
Starten Sie die Funktion
Gebäude.
Der Dialog erscheint.
Gebäude
Wählen Sie die Funktion in Symbolleiste (Standard)
- Aktivieren Sie die Registerkarte: Basisdaten
-
Markieren Sie den Eintrag, der die geeignete Etage für die Übernahme beschreibt.
- Klicken Sie
. Das Kontextmenü erscheint. - Wählen Sie: Räume in aktuelle Etage kopieren
Die in der Liste markierte Etage wird kopiert und in die aktuelle Etage eingefügt. - Führen Sie die notwendigen Anpassungen aus.
