Anlagenschema

	Mit DDS‑CAD können Sie ein automatisches Schema für verschiedene Anlagen erstellen, wenn das Modell die Voraussetzungen dafür erfüllt. In diesem Fall erscheint für die jeweilige Struktur ein Eintrag im Fenster Systeme. Klick auf einen Eintrag öffnet das Kontextmenü mit weiteren Funktionen.
	Schema generieren Startet die Routine zum Erzeugen des Schemas für die gewählte Struktur. Systembaum aktualisieren Aktualisiert die Einträge. Nutzen Sie die Funktion nach Änderungen im Modell. Zoom Vergrößert den gewählten Verteiler auf dem Bildschirm. Eigenschaften Öffnet den Dialog des gewählten Verteilers.

Voraussetzungen für ein Anlagenschema

Arbeit mit dem Anlagenschema

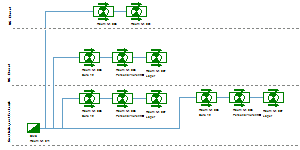

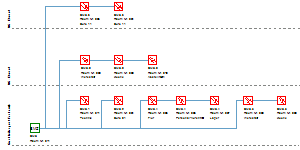

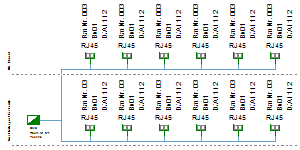

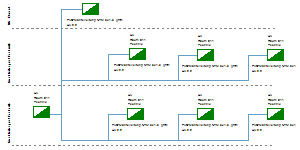

Für ein Anlagenschema wertet DDS‑CAD die Installation der gewählten Struktur in den Modellen des Projektes aus und erzeugt ein separates Dokument. Nach Änderungen der Installation können Sie ein neues Schema erzeugen oder das existierende überschreiben.

Sie können das Anlagenschema bearbeiten und ergänzen. Für die automatisch übernommenen Bauteile und Kabelverbindungen können Sie Position, Sichtbarkeit und Kennzeichnung steuern. Für nachträglich eingefügte Objekte können Sie alle anderen Bearbeitungsfunktionen nutzen.

• Schema generieren / Schema aktualisieren
• Automatisch übernommene Bauteile bearbeiten
• Automatisch übernommene Verbindungslinien bearbeiten
