Schnittstelle zu DIALux
Wenn Sie DIALux für die Beleuchtungsplanung nutzen, können Sie die Räume aus DDS-CAD übergeben. In DIALux führen Sie die Beleuchtungsplanung aus und übernehmen die verwendeten Leuchten nach DDS-CAD.
Notwendige Voraussetzungen
Die Räume wurden mit den Funktionen des Gebäudemodells definiert.
Ablauf
Funktion starten
|
Lichtberechnung (DIALux) |
-

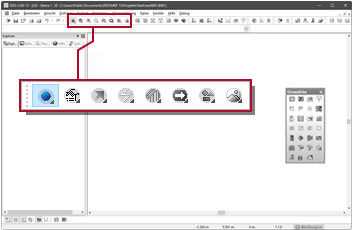

Aktivieren Sie: Standardwerkzeuge
-

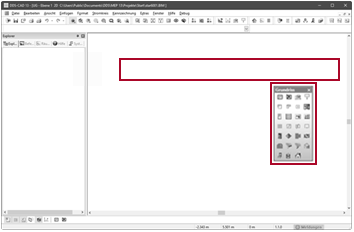

Wählen Sie die Funktion in Symbolleiste (Werkzeuge)

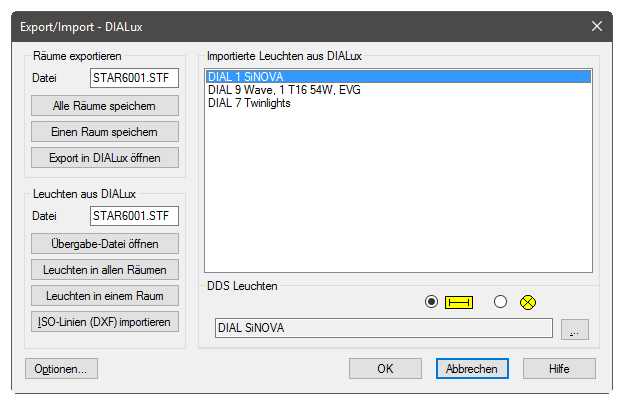

Es erscheint der Dialog: Export/Import - DIALux
Räume an DIALux übergeben und Berechnung starten-
Übergeben Sie entweder alle Räume der aktuellen Etage oder einen einzelnen Raum.
Klicken Sie auf Alle Räume speichern. Die Übergabedatei wird erzeugt. Sie können das Berechnungsprogramm starten.
- Klicken Sie auf Einen Raum speichern
Der Cursor erscheint als Fadenkreuz. - Klicken Sie
in den gewünschten Raum. Die Übergabedatei wird erzeugt. Sie können das Berechnungsprogramm starten.
- Klicken Sie auf Einen Raum speichern
- Klicken Sie auf Export in DIALux öffnen
DIALux startet und öffnet die übergebenen Räume. - Führen Sie die Beleuchtungsplanung durch, berechnen und speichern Sie das Ergebnis in DIALux.
Leuchten aus DIALux übernehmenDIALux hat Informationen über die Bezeichnungen der Leuchten und deren Position in die Übergabedatei geschrieben. DDS-CAD muss die Übergabedatei erneut lesen.
Klicken Sie auf Übergabe-Datei öffnen.
DDS-CAD liest die veränderte Übergabedatei.
Importierte Leuchten aus DIALux listet die verwendeten Leuchten.
Leuchten aus DIALux mit DDS-Objekt verbindenSie müssen jedem Leuchtentyp aus der Übergabedatei mit einem Objekt in DDS-CAD verbinden.
- In Importierte Leuchten aus DIALux markieren Sie einen Eintrag mit Klick .
-
Wählen Sie die
Funktion, mit der die Leuchte in DDS-CAD verbunden werden soll.
Leuchte (diverse)
Langfeldleuchte - Klicken Sie auf ... . Die Artikeldatenbank erscheint.
-
Ordnen Sie der Leuchte einen Artikel zu. Für jeden Leuchtentyp aus DIALux sollten Sie einen entsprechenden
Artikel in DDS-CAD erzeugen.
Es erscheint der Objektdialog der Leuchte.- Klicken Sie auf ... . Die Artikeldatenbank erscheint.
- Wechseln Sie in den Filter, wo der neue Artikel erzeugt werden soll.
- Markieren Sie einen als Kopiervorlage geeigneten Artikel. Ein Artikel ist als Kopiervorlage geeignet, wenn er in möglichst vielen Eigenschaften mit dem neu zu erzeugenden Artikel übereinstimmt.
- Klicken Sie
. Das Kontextmenü erscheint. - Wählen Sie: Duplizieren
Die Kopiervorlage wird dupliziert. Die Artikelnummer wird automatisch generiert und die Artikelbeschreibung beginnt mit dem Wort Kopie. Sie können die Kopie bearbeiten und die Artikeleigenschaften anpassen.
- Markieren Sie die Kopie durch Klick . Das Kontextmenü erscheint.
- Wählen Sie: Ändern
Es erscheint der Dialog: Ändere Artikel - Passen Sie die Datenfelder des neuen Artikels an und klicken Sie auf OK. Der Dialog wird geschlossen. Sie gelangen zurück in den Hauptdialog der Artikeldatenbank. Sie können den Artikel im aktuellen Projekt verwenden.
Alphanumerische Zeichenkette (maximal 15 Zeichen) zur eindeutigen Identifizierung des Objektes für die Stückliste. Beim Anlegen eines neuen Artikels erzeugt DDS‑CAD automatisch eine Zeichenkette als Vorschlag. Sie können den Vorschlag übernehmen oder durch eine Nummer ersetzen. Doppelte Nummern verhindert DDS‑CAD automatisch.
Zeichenkette (max. 256 Zeichen) zur verbalen Beschreibung des Artikels. Der Text erscheint als Auswahlhilfe in der Artikeldatenbank und in Auswertungen (Stückliste, Berechnungsprotokolle).
Code zum Aufruf eines Symbols, das mit DDS-CAD erstellt wurde und dessen Dateiname einer festgelegten Konvention entspricht. Die Eingabe wird irrelevant, wenn
Symbolname (2D;3D) auf ein anderes Symbol verweist. Kombinierter Parameter zur Definition der elektrischen Leistung eines Leuchtmittels in Watt und der Anzahl der Leuchtmittel pro Leuchte. Mit dem elektrischen Anschluss am Verteiler (durch ein Kabel) ruft DDS-CAD die resultierende Leistung der gesamten Leuchte ab und berechnet damit den Betriebsstrom des Stromkreises.
Beispiel
Die Leuchte besitzt zwei Leuchtmittel zu je 58 W.
Syntax
58.2
Funktion Code Auswirkung Keine Vorgabe 0 Alle Einstellungen erfolgen im Dialog der Leuchte. Auf-/Anbau 1
Draufsicht
Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Y bestimmt.
Seitenansicht
Die Oberkante des Objektes ist die Referenz für die Montagehöhe. Die Artikeleigenschaft Dimension Z bestimmt die Tiefe.
Einbau 2
Draufsicht
Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Y bestimmt.
Seitenansicht
Die Unterkante des Objektes ist die Referenz für die Montagehöhe. Die Artikeleigenschaft Dimension Z bestimmt die Tiefe.
Pendel 3
Draufsicht
Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Y bestimmt.
Seitenansicht
Der obere Befestigungspunkt des Pendels ist die Referenz für die Montagehöhe. Die Artikeleigenschaft Dimension Z bestimmt die Tiefe.
Wandmontage 9
Draufsicht
Das Symbol in seiner X-Achse wird um 90° gedreht. Die Symbolgröße wird durch die Artikeleigenschaften Dimension X und Dimension Z bestimmt.
Seitenansicht
Die Mittelachse des Objektes ist die Referenz für die Montagehöhe. Die Artikeleigenschaften Dimension X und Dimension Y bestimmen die Größe.
Individueller Lichtstrom der Leuchte in Lumen (lm). Der Wert wird von der Funktion Lichtberechnung (Wirkungsgradmethode) als Vorgabe benutzt.
Code zur Darstellung im gerenderten Modell.
Eingabefeld für einen individuellen Textbaustein des Symboltextes mit maximal acht Zeichen Länge.
Beispiel
Angenommen, Sie verwenden verschiedene Leuchten im Projekt. Die Artikel unterscheiden sich in technischen Details, gleichen sich aber in der Symbolik. In diesem Fall können Sie die Unterschiede durch eine zusätzliche Kennzeichnung verdeutlichen. Geben Sie einen Code in
Artikeltext II (8 Zeichen) ein und aktivieren Sie diesen Baustein des Symboltextes. Falls nötig, können Sie die Bedeutung der Kennzeichnung in einem zusätzlichen Dokument erläutern.
GTIN / EAN (nicht verwendet)Numerischer Code für die Verwendung eines Stiftes zur Darstellung im Modell.
Einstellung Auswirkung 0 Das Objekt wird mit dem Standard-Stift seines Objekttyps dargestellt. ≠0 Das Objekt wird nicht mit dem Standard-Stift seines Objekttyps dargestellt. Die Nummer entspricht der ID des Stiftes im Dialog Stiftzuordnung.
- Schließen Sie alle Dialoge.
- Wählen Sie: Format
Projekt: Stift, Layer, Font Einstellungen
Es erscheint der Dialog: Projekt Eigenschaften. - Aktivieren Sie:
Stift - Klicken Sie auf Ändern.
Es erscheint der Dialog: Stiftzuordnung. - Suchen Sie den geeigneten Stift.
- Zur Anzeige der ID: Führen Sie einen Doppelklick
auf den Namen des gewünschten Stiftes aus. Eine Meldung zeigt den gesuchten Code an.
Numerischer Code für die Zuordnung des Objektes zu einem Layer.
Einstellung Auswirkung 0 Das Objekt wird dem Standard-Layer seiner Objekttypen zugeordnet. ≠0 Das Objekt wird der eingegebenen Layernummer innerhalb seines Gewerkes zugeordnet. Sie können vorhandene oder nicht vorhandene Layernummern benutzen. Haben Sie eine nicht vorhandene Layernummer verwendet, wird der Layer mit der Verwendung des Artikels im Projekt erzeugt.
- Schließen Sie alle Dialoge.
- Wählen Sie: Format Layer schalten
Es erscheint der Dialog: . - Deaktivieren Sie:
Nur verwendete anzeigen
Die Liste zeigt alle verfügbaren Layer unabhängig davon, ob sie im Modell verwendet wurden oder nicht. - Notieren Sie den Wert in
Nummer.
Zeichenkette für die Angabe des Herstellers.
Einstellungen zur Montagehöhe, welche DDS‑CAD beim Aufruf des Artikels als Vorschlag anbietet.
Syntax Bedeutung leer
Es gelten die generischen Einstellungen für Objekte dieses Typs.
<Referenz>;<Abstand>;< /
Höhe sperren> Spezifische Einstellung für diesen Artikel.
Auswahl einer Bezugslinie im Gebäude zur Definition der Einbauhöhe.
Code Referenz 0 Decke (UKD) 1 Abgehängte Decke 8 Fertigfußboden (OKFF) 2 Rohfußboden (OKRF) 3
Frei
4…7
User 1 - …User 4 -
Code Referenz 0 Kein Abstand zur gewählten <Referenz> Wert>0 Abstand zur gewählten <Referenz> in Richtung des Raumes (z. B. unterhalb der Decke, oberhalb des Fußbodens) Wert<0 Abstand zur gewählten <Referenz> in Richtung außerhalb des Raumes (z. B. oberhalb der Decke, unterhalb des Fußbodens) Einstellung für das Verhalten des Objektes für den Fall, dass sich die Höhe der gewählten Referenz im Gebäudemodell ändert.
BeispielBeispiel
Angenommen, in einem Raum befinden Sich Objekte mit der Einstellung
Referenz=Decke (UKD). Ändern Sie die Höhe des Raumes, verändert sich das Höhenverhältnis zwischen dem Objekt und der gewählten Referenz. Code Höhe sperren Auswirkung 0
DDS‑CAD prüft Änderungen im Höhenverhältnis zwischen dem Objekt und der gewählten Referenz durch die Funktion Modell auf Plausibilität prüfen.
Ablauf - Schließen Sie alle Dialoge.
- Wählen Sie: Extras Modell analysieren Modell auf Plausibilität prüfen
Der Dialog erscheint. - Aktivieren Sie die Registerkarte: Modell prüfen
- Aktivieren Sie: Geänderte Referenz für Montagehöhe
-
Klicken Sie auf OK. Die Prüfung startet. DDS‑CAD meldet alle Fälle, die den Prüfkriterien entsprechen.
1
DDS‑CAD berechnet einen neuen Wert für
Abstand. Das Objekt ignoriert die Änderung des Gebäudemodells. Erkennungscode für die Übergabe des Objektes nach epINSTROM.
Allgemeiner Verbraucher ZAV Allgemeiner symmetrischer Verbraucher ASV Allgemeines Elektrogerät ZAE Allgemeine Raumheizung ZAR Backofen ZBO Durchlauferhitzer DLH Elektrische Heizung ZEH Friteuse FRT Geschirrspülmaschine GSM Glühlampe ZGL Glühlampe mit Steckdose GLS Glühlampe mit veränderlicher Helligkeit GLD Sicherheits-/Notleuchte ELS Händetrockner HAT Haushaltsgerät allgemein HGA Heißwasserspeicher HWS Kochherd ZKH Kühlgerät ZKG Heißwassergerät HWG Klimagerät ZKL Motor, dreiphasig M3P Steckdose ZSD Speicherheizgerät SHG Mikrowellenherd ZMW Rauchwarnanlage RWA Einbruchzentrale AEZ Gleichrichter GLR Küchenmaschine ZKM Leuchte mit einer Leuchtstofflampe L1L Leuchte mit zwei Leuchtstofflampen L2L Leuchte mit drei Leuchtstofflampen L3L Leuchte mit vier Leuchtstofflampen L4L Scheinwerfer LSW Tiefkühlgerät TKG Ventilator FAN Waschmaschine ohne Schleuder WOS Waschmaschine mit Schleuder WMS Warmwassergerät WWG Wärmeplatte ZWP Drehstromsteckdose DSS Allgemeiner Verbraucher an Steckdose AVS Allgemeiner Verbraucher an Drehstromsteckdose AVD Motor, einphasig M1P Kompensationsanlage ZKA Solaranlage ZSA Blockheizkraftwerk BHK Leuchte: konventionelles Vorschaltgerät /1 Leuchtstofflampe K1L Leuchte: konventionelles Vorschaltgerät /2 Leuchtstofflampen K2L Leuchte: konventionelles Vorschaltgerät /3 Leuchtstofflampen K3L Leuchte: konventionelles Vorschaltgerät /4 Leuchtstofflampen K4L Leuchte: konventionelles Vorschaltgerät /kompensiert/1 Leuchtstofflampe K1C Leuchte: konventionelles Vorschaltgerät /kompensiert/2 Leuchtstofflampen K2C Leuchte: konventionelles Vorschaltgerät /kompensiert/3 Leuchtstofflampen K3C Leuchte: konventionelles Vorschaltgerät /kompensiert/4 Leuchtstofflampen K4C Leuchte: elektronisches Vorschaltgerät /1 Leuchtstofflampe1 K1E Leuchte: elektronisches Vorschaltgerät /2 Leuchtstofflampen K2E Leuchte: elektronisches Vorschaltgerät /3 Leuchtstofflampen K3E Leuchte: elektronisches Vorschaltgerät /4 Leuchtstofflampen K4E Halogenlampe mit Transformator HLT Halogenlampe mit elektronischem Vorschaltgerät HLE Überspannungsschutzgerät UES Schalter (Installation) S1S Dimmer (Installation) S1D Jalousie-Schalter (Installation) S1J Dosen/Kästen T1D Brandmeldezentrale BMAZ Brandmeldesensoren BMAS Einbruchmeldegeräte EMA Video-Systemgeräte VSG Zutrittskontrollgeräte ZKG Rauchwarngeräte RWA Gefahrenwarngeräte GWA Mechanische Sicherungsgeräte MSG Klingel- und Sprechanlagengeräte KSG Geräte für elektroakutische Anlagen ELG Lichtrufgeräte LRG Geräte für Antennen- und Satellitenanlagen ASG Funkbus-Geräte FBG KNX-Aktor (Installation) ECA KNX-Sensor (Installation) ECS KNX-Sonstige (Installation) ECD Datendosen E2D Telefondosen E2T Überspannungsableiter FDU Sicherung D01 FD1 Sicherung D02 FD2 Sicherung D03 FD6 Sicherung DII FD3 Sicherung DIII FD4 Sicherung DIV FD5 Sicherung NH000 FN1 Sicherung NH00 FN2 Sicherung NH0 FN3 Sicherung NH1 FN4 Sicherung NH2 FN5 Sicherung NH3 FN6 Sicherung NH4 FN7 Sicherung NH4a FN8 Fehlerstromschutzschalter RCD Leitungsschutzschalter FLS Selektiver Hauptleitungsschutzschalter SLS Kombinierter Fehlerstrom-/Leitungsschutzschalter RLS Sicherungslasttrenner D01 SD1 Sicherungslasttrenner D02 SD2 Sicherungslasttrenner NH000 SN6 Sicherungslasttrenner NH00 SN1 Sicherungslasttrenner NH0 SN2 Sicherungslasttrenner NH01 SN3 Sicherungslasttrenner NH02 SN4 Sicherungslasttrenner NH03 SN5 Sicherungslasttrenner NH04 SN7 Sicherungslasttrenner NH04a SN8 Hauptschalter (Automation) FSH Sonstige Schalter (Automation) FSS KNX-Aktor (Automation) BCA KNX-Sensor (Automation) BCS KNX-Sonstige (Automation) BCD Zähler FDZ Schalter FDS Klemme FDX einziehen ISE UP ohne Mauerschlitz ISO UP mit Mauerschlitz ISM in abgehängte Decke/Hohlwand ISA AP Nagelschelle/-dübel ISN AP mit Abstandsschellen ISS AP mit Bügelschellen ISB AP offene Rohrverlegung ISV in Graben ISG auf Rohfußboden mit Rohr ISR Mischverlegung ISX DongleCode (nicht verwendet)Link auf ein externes Dokument, das diesem Artikel zugeordnet ist, z. B. eine PDF-Datei, eine Excel-Tabelle oder Textdokument. Besitzt ein Artikel diesen Link, so können Sie über das Objekt im Modell das Dokument öffnen. Die Anwendungsmöglichkeiten sind vielfältig.
- Datenblätter mit den technischen Angaben eines Gerätes
- Stücklisten für zusammengesetzte Komponenten
- Bild-Dateien
Allgemeine Grundsätze:
- Beginnen Sie mit einem Semikolon ;
- Geben Sie den vollständigen Pfad zum Dokument ein.
Beispiele
Ablage Extern Info
im Dateisystem ;C:\documents\armature devices\Pump.pdf im Internet ;http://www.beispiel.de/downloads/Pump.pdf Haben Sie dem Artikel ein Dokument zugewiesen, können Sie es über das Objekt aus dem Modell aufrufen:
- Markieren Sie das Objekt durch Klick .
- Klicken Sie . Das Kontextmenü erscheint.
- Wählen Sie: Artikeldokumentation öffnen...
Das Dokument wird innerhalb von DDS-CAD in einem separaten Fenster geöffnet.
Verweis auf Zeichnungsdateien, die anstatt der Adressierung in
Symbolnummer erscheinen sollen. Die adressierten Dateien müssen entweder im Projektordner oder im USER-Verzeichnis gespeichert sein.Sie können folgende Dateitypen verwenden:
Sie können das Symbol mit den geometrischen Funktionen von DDS-CAD entwickeln. Für die Anwendung als Symbol in 2D und/oder 3D geben Sie in
Symbolname (2D;3D) ein:Anwendung Syntax Nur 2D
(in 3D gilt der Code in Symbolnummer)name2D In 2D und 3D. name2D;name3D Nur 3D
(in 2D gilt der Code in Symbolnummer);name3D Sie können das Symbol aus einer DWG/DXF-Datei isolieren und als CFI-Datei speichern. Für die Anwendung als Symbol in 2D und/oder 3D geben Sie in
Symbolname (2D;3D) ein:Anwendung Syntax Nur 2D
(in 3D gilt der Code in Symbolnummer) name2D.cfi 2D und 3D name2D.cfi;name3D.cfi Nur 3D
(in 2D gilt der Code in Symbolnummer) ;name3D.cfi Viele Anbieter stellen aufwändig gestaltete Objekte, wie Heizkessel, Sanitärobjekte, Leuchten, Einrichtungsgegenstände und Dekorationselemente im Format *.3ds bereit.
Achtung!
Bitte beachten Sie, dass es sich zum Teil um kostenpflichtige Daten handelt. Urheberrechtliche Aspekte sind grundsätzlich zu respektieren.
Für die Anwendung als Symbol in 2D und/oder 3D geben Sie in
Symbolname (2D;3D) ein:Anwendung Syntax Nur 2D
(in 3D gilt der Code in Symbolnummer) name2D.3ds 2D und 3D name2D.3ds;name3D.3ds Nur 3D
(in 2D gilt der Code in Symbolnummer) ;name3D.3ds Eingabefeld für eine freie Kennzeichnung mit maximal drei Zeilen
. Das Zeichen ";" bewirkt einen Zeilenumbruch. Diese Kennzeichnung ist an den Artikel gebunden und unabhängig vom Symboltext
.
Länge des Objektes in Meter (m). Die Einstellung gilt nur bei Verwendung eines Symbols mit variabler Größe.
Breite des Objektes in Meter (m). Die Einstellung gilt nur bei Verwendung eines Symbols mit variabler Größe.
Höhe des Objektes in Meter (m). Die Einstellung gilt nur bei Verwendung eines Symbols mit variabler Größe.
-
Prüfen Sie die Einstellungen.
Das Feld wird für die Eingabe freigegeben, wenn der gewählte Artikel vom Montagetyp 3 (Pendelleuchten) ist.
Die Pendellänge ist der Abstand zwischen dem Einbaupunkt gemäß
Abstand und der Oberkante der abgehängten Leuchte.Beispiel für Montage auf Decke (UKD) Abgehängte Decke
Auswahl einer Bezugslinie im Gebäude zur Definition der Einbauhöhe. Der gewählte Artikel bestimmt die Referenz am Objekt.
Für diese Funktion existieren Artikel zum Aufbau (auf die Decke) und für den Einbau (in die Decke).
Einstellung Auswirkung Auf-/Anbau Einbau Decke (UKD)
Der Wert in
Abstand bezieht sich auf die Höhe der Decke (auf Raumhöhe). Abgehängte Decke
Der Wert in
Abstand bezieht sich auf die Höhe der abgehängten Decke (Rasterdecke). Fertigfußboden (OKFF)
Der Wert in
Abstand bezieht sich auf die Oberkante des Fertigfußbodens. Rohfußboden (OKRF)
Der Wert in
Abstand bezieht sich auf die Oberkante des Rohfußbodens. Frei
Die Montagehöhe ist unabhängig vom Gebäudemodell. Der Wert in
Abstand bezieht sich auf die Höhe Z=0 im absoluten Koordinatensystem. User 1 - …User 4 -
Die Einträge User 1 - bis User 4 - enthalten veränderbare Standardhöhen. Sie können eine Standardhöhe (z. B. User 3 - 0,850) wählen und verändern. Dazu wird
Abstand für die Eingabe freigegeben. Der eingegebene Wert wird für diesen Eintrag als neue Standardhöhe gespeichert und steht für andere Objekte zur Auswahl. Die Operation wirkt sich nicht auf die Montagehöhe vorhandener Objekte aus, ihnen wird aber automatisch die Einstellung Frei zugewiesen.Abstand zwischen gewählter Referenz und Mittelachse des Objektes.
Im Fall der Einstellungen
Frei sowie User 1 - … User 4 - können Sie die Montagehöhe als Zahlenwert mit der gewünschten Längeneinheit eingeben.Die Einstellung bestimmt die Wirkung des Objektes im gerenderten Modell bei Aufruf der fotorealistischen Darstellung.
Einstellung Auswirkung
Die Leuchte wirkt im gerenderten Modell als Lichtquelle. Dies hat Auswirkungen auf die Berechnung von Licht/Schatten und Reflexion. Die Berechnung ist aufwändiger und dauert länger.
Die Leuchte wird im gerenderten Modell nicht als Lichtquelle betrachtet. Die Einstellung bestimmt das Erscheinungsbild des Symbols in der 2D-Ansicht (Draufsicht).
Einstellung Auswirkung
Die Einstellung bestimmt die Lage des Einfügepunktes im Symbol. Die nachträgliche Änderung dieser Einstellung an einem existierenden Objekt bewirkt eine Positionsänderung im Modell.
Einstellung Auswirkung Seite
Mitte
Die Auswahl wird freigegeben, wenn der Montagetyp = Wandmontage ist. Die Einstellung definiert die Lage der Leuchte auf der Wand.
Einstellung Auswirkung Waagerecht
Senkrecht
Das Feld wird für die Eingabe freigegeben, wenn der gewählte Artikel vom Montagetyp 3 (Pendelleuchten) ist.
Die Pendellänge ist der Abstand zwischen dem Einbaupunkt gemäß
Abstand und der Oberkante der abgehängten Leuchte.Beispiel für Montage auf Decke (UKD) Abgehängte Decke
Auswahl einer Bezugslinie im Gebäude zur Definition der Einbauhöhe. Der gewählte Artikel bestimmt die Referenz am Objekt.
Für diese Funktion existieren Artikel zum Aufbau (auf die Decke) und für den Einbau (in die Decke).
Einstellung Auswirkung Auf-/Anbau Einbau Decke (UKD)
Der Wert in
Abstand bezieht sich auf die Höhe der Decke (auf Raumhöhe). Abgehängte Decke
Der Wert in
Abstand bezieht sich auf die Höhe der abgehängten Decke (Rasterdecke). Fertigfußboden (OKFF)
Der Wert in
Abstand bezieht sich auf die Oberkante des Fertigfußbodens. Rohfußboden (OKRF)
Der Wert in
Abstand bezieht sich auf die Oberkante des Rohfußbodens. Frei
Die Montagehöhe ist unabhängig vom Gebäudemodell. Der Wert in
Abstand bezieht sich auf die Höhe Z=0 im absoluten Koordinatensystem. User 1 - …User 4 -
Die Einträge User 1 - bis User 4 - enthalten veränderbare Standardhöhen. Sie können eine Standardhöhe (z. B. User 3 - 0,850) wählen und verändern. Dazu wird
Abstand für die Eingabe freigegeben. Der eingegebene Wert wird für diesen Eintrag als neue Standardhöhe gespeichert und steht für andere Objekte zur Auswahl. Die Operation wirkt sich nicht auf die Montagehöhe vorhandener Objekte aus, ihnen wird aber automatisch die Einstellung Frei zugewiesen.Abstand zwischen gewählter Referenz und Mittelachse des Objektes.
Im Fall der Einstellungen
Frei sowie User 1 - … User 4 - können Sie die Montagehöhe als Zahlenwert mit der gewünschten Längeneinheit eingeben.Die Einstellung bestimmt die Wirkung des Objektes im gerenderten Modell bei Aufruf der fotorealistischen Darstellung.
Einstellung Auswirkung
Die Leuchte wirkt im gerenderten Modell als Lichtquelle. Dies hat Auswirkungen auf die Berechnung von Licht/Schatten und Reflexion. Die Berechnung ist aufwändiger und dauert länger.
Die Leuchte wird im gerenderten Modell nicht als Lichtquelle betrachtet. Die Einstellung bestimmt das Erscheinungsbild des Symbols in der 2D-Ansicht (Draufsicht).
Einstellung Auswirkung
- Wiederholen Sie die Prozedur für alle Einträge.
Leuchten in allen Räumen und Leuchten in einem Raum werden freigegeben, sobald alle Einträge mit einem Artikel verbunden sind.
Leuchten ins Modell einfügenSie können alle berechneten Leuchten in der gesamten Etage einfügen oder schrittweise für jeden einzelnen Raum.
Achtung!
DDS-CAD prüft nicht, ob die Leuchten bereits im Modell existieren. Wenn Sie diesen Schritt irrtümlich mehrfach ausführen, verfälscht dies die Stückliste.
Klicken Sie auf Leuchten in allen Räumen. Alle in DIALux geplanten Leuchten erscheinen im Modell. Die Operation ist beendet.
- Klicken Sie auf Leuchten in einem Raum
Der Cursor erscheint als Fadenkreuz. - Klicken Sie in den gewünschten Raum. Die Leuchten dieses Raumes erscheinen im Modell.
- Haben Sie weitere Räume berechnet, wiederholen Sie den vorigen Schritt für diese Räume.
