Aussparungen/Schlitze

Ihr Feedback zu dieser Seite als e-mail
Funktion Operationen

Objekt einfügen

Neuen Artikel anlegen

Beispiel

Angenommen, Sie möchten eine Aussparung, eine Nische oder einen Schlitz im Baukörper symbolisieren. Wand, Fußboden oder Decke werden dabei nicht durchbrochen.

Ablauf

Aussparungen/Schlitze

  1. Aktivieren Sie: GebäudeGeschlossen

    oder öffnen Sie das Modell im Gewerk Gebäude.

  2. Wählen Sie die Funktion in Symbolleiste (Werkzeuge)Geschlossen



     Die Artikeldatenbank erscheint.

Der Artikel bestimmt die Darstellung und das Verhalten des Objektes. In der Artikeldatenbank wählen Sie den geeigneten Artikel. Möglicherweise müssen Sie danach suchen oder einen neuen Artikel anlegen.

Sie haben den geeigneten Artikel gefunden

Wählen Sie den gewünschten Eintrag durch Doppelklick . Die Artikeldatenbank wird geschlossen. Sie gelangen in den Objektdialog.

Der Artikel ist schwer zu finden

Angenommen, die Artikeldatenbank enthält eine große Auswahl und der gewünschte Artikel ist schwer zu finden. In diesem Fall helfen verschiedene Funktionen bei der Suche. GeschlossenMehr

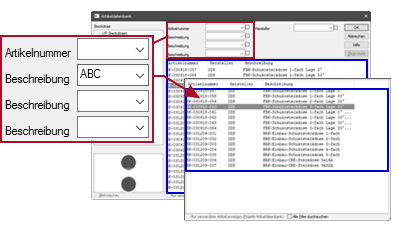

Die Artikeldatenbank ist als Baumstruktur organisiert und mit Suchfeldern ausgestattet. Außerdem können Sie die Suche erweitern oder begrenzen .

Die Suchfelder wirken als Filter, die über eine UND-Beziehung miteinander verknüpft sind. DDScad begrenzt die Anzeige auf jene Artikel, die die eingegebene Zeichenkette im entsprechenden Datenfeld enthalten. Sie können die Anzeige weiter eingrenzen, indem Sie ein weiteres Suchfeld nutzen.

Sie können die Wirkung der Suchfelder nach Bedarf erweitern oder begrenzen.

Einstellung Auswirkung
Die Artikeldatenbank begrenzt die Anzeige auf Artikel, die im aktuellen Projekt bereits verwendet wurden.
Die Artikeldatenbank erweitert die Anzeige auf alle verfügbaren Artikel.
Einstellung Auswirkung
Die Wirkung der Suchfelder gilt für alle Zweige der Baumstruktur.
Die Wirkung der Suchfelder gilt nur für den aktiven Zweig der Baumstruktur.

Es existiert kein geeigneter Artikel

Erzeugen Sie einen neuen Artikel.

Zur Beschreibung wechseln »

Prüfen Sie die Einstellungen.

Die Dimensionen werden dem Artikel entnommen, wenn sie dort vereinbart wurden. In diesem Fall ist die Eingabe gesperrt. Die Eingabe ist freigegeben, wenn der gewählte Artikel keine Maße enthält. Die Bedeutung einer Dimension hängt vom Typ der Aussparung ab. Dabei ist die Blickrichtung auf die Öffnung entscheidend.

Öffnung Materialtiefe

Breite X x Höhe Z

Tiefe Y

Öffnung Materialtiefe

Breite X x Tiefe Y

Höhe Z

Einstellung Auswirkung

Die Dimension wird im Symboltext angezeigt.

Die Dimension (hier Tiefe Y) wird im Symboltext ausgeblendet.

Auswahl einer Bezugslinie im Gebäude zur Definition der Einbauhöhe. Die Referenz am Objekt ist dessen Unterkante.

Einstellung Auswirkung
Decke (UKD)

Der Wert in  OK= bezieht sich auf die Höhe der Decke (auf Raumhöhe).

Abgehängte Decke (UKAHD)

Der Wert in  OK= bezieht sich auf die Höhe der abgehängten Decke (Rasterdecke).

Fertigfußboden (OKFF)

Der Wert in  OK= bezieht sich auf die Oberkante des Fertigfußbodens.

Rohfußboden (OKRF)

Der Wert in  OK= bezieht sich auf die Oberkante des Rohfußbodens.

Frei

Die Montagehöhe ist unabhängig vom Gebäudemodell. Der Wert in  OK= bezieht sich auf die Höhe Z=0 im absoluten Koordinatensystem.

User 1 - …User 4 -

Die Einträge User 1 - bis User 4 - enthalten veränderbare Standardhöhen. Sie können eine Standardhöhe (z. B. User 3 - 0,850) wählen und verändern. Dazu wird  Artikel für die Eingabe freigegeben. Der eingegebene Wert wird für diesen Eintrag als neue Standardhöhe gespeichert und steht für andere Objekte zur Auswahl. Die Operation wirkt sich nicht auf die Montagehöhe vorhandener Objekte aus, ihnen wird aber automatisch die Einstellung Frei zugewiesen.

Abstand zwischen gewählter Referenz und Oberkante des Objektes.

Im Fall der Einstellungen  Frei sowie  User 1 - … User 4 - können Sie die Montagehöhe als Zahlenwert mit der gewünschten Längeneinheit eingeben.

Textzeichen im Symboltext, die den Dimensionen vorangestellt sind.

Referenz zur Anzeige der Montagehöhe im Symboltext.

Einstellung Anzeige
OK = 0.00 FFB Abstand zwischen Oberkante des Fertigfußbodens und Oberkante der Aussparung.
OK = 0.00 RFB Abstand zwischen Oberkante des Rohfußbodens und Oberkante der Aussparung.
OK = 0.00 UKD Abstand zwischen Unterkante der Decke und Oberkante der Aussparung.
leer Es erscheint keine Montagehöhe im Symboltext.
OK = - 0.00 FFB Abstand zwischen Oberkante des Fertigfußbodens und Oberkante der Aussparung. Der Text erhält ein negatives Vorzeichen.
OK = - 0.00 RFB Abstand zwischen Oberkante des Rohfußbodens und Oberkante der Aussparung. Der Text erhält ein negatives Vorzeichen.
OK = - 0.00 UKD Abstand zwischen Unterkante der Decke und Oberkante der Aussparung. Der Text erhält ein negatives Vorzeichen.

Bestätigen Sie die Einstellungen mit OK. Der Cursor führt das Symbol des Objektes an dessen Einfügepunkt.

Objekt(e) platzieren

Sie haben vielfältige Möglichkeiten, das Symbol für ein einzelnes Objekt zu platzieren. Wählen Sie die Operation in Abhängigkeit von der Situation.

Zur Beschreibung wechseln »
