Spline

Ihr Feedback zu dieser Seite als e-mail
Funktion
Zweck der Funktion

Einfügen - Spline offen

Einfügen - Spline geschlossen      Knoten bearbeiten

Bearbeiten      Segmente bearbeiten

Einstellungen im Dialog


Anwendung

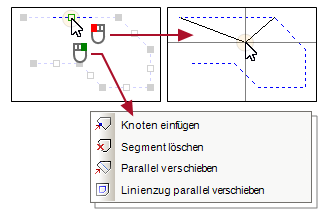

Zeigen Sie auf das Symbol des Segments , so verfärbt es sich grün .

  • Klick startet die Funktion Knoten einfügen.
  • Klick öffnet das Kontextmenü mit einer Auswahl weiterer Bearbeitungsfunktionen.

Übersicht

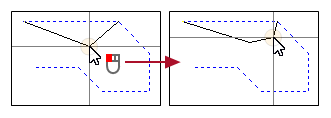

Der Mittelpunkt des gewählten Segments wird in einen Knoten umgewandelt und am Cursor geführt. Ein Klick fixiert den neuen Knoten, die Funktion bleibt aktiv. Sie können weitere Knoten fixieren oder die Funktion mit  [ESC] beenden.

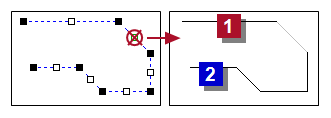

Das gewählte Segment wird entfernt. Die Polylinie wird in zwei voneinander unabhängige Objekte und aufgetrennt.

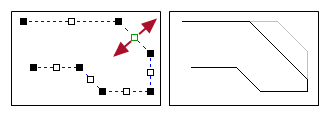

Das gewählte Segment wird mit dem Cursor parallel verschoben und mit Klick fixiert.

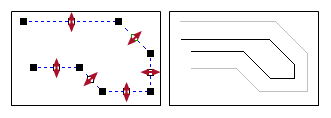

Der gesamte Linienzug wird dynamisch mit dem Cursor vergrößert bzw. verkleinert und mit Klick fixiert. Im Ergebnis entsteht eine gleichzeitige Parallelverschiebung aller Segmente.
