Einzeln platzieren

Nach Aufruf eines Bauteils, einer geometrischen Figur oder eines Textes, führt der Cursor das ein Symbol an dessen Einfügepunkt. Ein Fadenkreuz reicht über den gesamten Bildschirm.

Wir beschreiben alle Operationen und Funktionen für den Umgang mit Einzelobjekten.

Operationen zur Positionsbestimmung mit der Maus

Objekt einmessen – ausgehend von der aktuellen Position des Cursors

Objekt einmessen – ausgehend vom aktuellen Referenzsymbol.

Objekt auf absoluter Position platzieren

Einbauhöhe einstellen

Drehen und Skalieren

Operationen zur Positionsbestimmung mit der Maus

Objekt einmessen – ausgehend von der aktuellen Position des Cursors

Objekt einmessen – ausgehend vom aktuellen Referenzsymbol.

Objekt auf absoluter Position platzieren

Einbauhöhe einstellen

Drehen und Skalieren

An Linie fixieren

Die Operation fixiert das genau auf einer Linie. Sie können festlegen, ob das Symbol seine Drehung beibehalten oder zur Linie ausrichten soll.

Animation

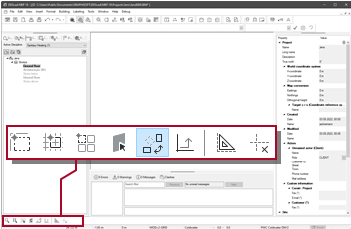

Aktivieren oder deaktivieren Sie Automatisches Drehen bei gedrückter Strg-Taste
Drücken und halten Sie [Strg].
Führen Sie das Symbol zur Linie. Die Linie wird orange hervorgehoben. Haben Sie Automatisches Drehen bei gedrückter Strg-Taste aktiviert, richtet sich das Symbol an der Linie aus. Sie können das Symbol entlang der Linie gleiten lassen.
Klicken Sie . Das Symbol ist fixiert. Sie können die nächste Operation ausführen.

In Abstand zur Linie fixieren

Die Operation fixiert das Symbol in definiertem Abstand zu einer Linie.

Animation

Abstand definieren: [D]

Drücken Sie [D].
Es erscheint der Dialog: Abstand von Linie
Geben Sie den Wert ein. Sie können unterschiedliche Längeneinheiten verwenden.
Klicken Sie auf OK.

Symbol im eingestellten Abstand fixieren

Aktivieren oder deaktivieren Sie Automatisches Drehen bei gedrückter Strg-Taste
Drücken und halten Sie [Strg].
Führen Sie das Symbol zur Linie. Die Linie wird orange hervorgehoben. Haben Sie Automatisches Drehen bei gedrückter Strg-Taste aktiviert, richtet sich das Symbol an der Linie aus. Sie können das Symbol entlang der Linie gleiten lassen.
Drücken Sie [Strg]+[D]. Das Symbol ist fixiert. Sie können die nächste Operation ausführen.

Frei fixieren / am Punkt fixieren

An Linie fixieren

[Strg]+

In Abstand zur Linie fixieren

[D]/

[Strg]+

Operationen zur Positionsbestimmung mit der Maus

Objekt einmessen – ausgehend von der aktuellen Position des Cursors

Objekt einmessen – ausgehend vom aktuellen Referenzsymbol.

Objekt auf absoluter Position platzieren

Einbauhöhe einstellen

Drehen und Skalieren

Abstand senkrecht/waagerecht

Die Operation platziert das Symbol mit einem definiertem X- oder Y-Abstand zu einem gewählten Referenzpunkt.

Animation

Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[]/[]/[]/[].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor
  nach Rechts
  nach Links
  nach Oben
  nach Unten.
Es erscheint der Dialog: Relativ zum Cursor
Geben Sie den Wert ohne Vorzeichen ein. Sie können unterschiedliche Längeneinheiten verwenden. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.
Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Abstand als X/Y/Z-Koordinaten

Die Operation platziert das Symbol mit einem definiertem X-/Y-/Z-Abstand zu einem gewählten Referenzpunkt.

Animation

Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[8].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Abstand als X/Y/Z-Koordinaten.
Es erscheint der Dialog: Abstand zur Referenz
Geben Sie die Werte unter Beachtung der Vorzeichen ein. Sie können unterschiedliche Längeneinheiten verwenden. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.

X-Achse: Wert=Aktueller Wert +/-

X-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden.

Y-Achse: Wert=Aktueller Wert +/-

Y-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden.
Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Abstand und Winkel

Die Operation platziert das Symbol ausgehend von der Cursorposition mit einem definiertem Abstand in der als Winkel ausgedrückten Richtung.

Animation

Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[9].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Abstand und Winkel.
Es erscheint der Dialog: Abstand zur Referenz
Geben Sie die Werte ein. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.

Abstand

Gesamter Abstand zwischen der Referenzposition und der gewünschten Position. Sie können unterschiedliche Längeneinheiten verwenden.

Drehung um die Z-Achse

Richtung der Positionsverschiebung als Winkel zwischen 0 und 360°. Sie können einen positiven oder negativen Wert eingeben. Das Vorzeichen bestimmt die Richtung.
Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Zentriert und gedreht zum nächsten Punkt

Die Operation zentriert das Symbol zwischen zwei Punkten auf der zweidimensionalen Ebene (zwischen X- und Y-Achse). Die Einbauhöhe (Z) bleibt unverändert. Die Drehung orientiert sich an der gedachten Linie zwischen den Punkten.

Animation

Zeigen Sie auf den ersten Referenzpunkt. Der Punkt fängt den Cursor.
Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[S].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Zentriert und gedreht zum nächsten Punkt.
Vom gewählten Punkt führt eine bewegliche Linie zum Cursor.
Klicken Sie auf den zweiten Referenzpunkt. Das Symbol ist rechtwinklig zur Referenzstrecke gedreht und zentriert eingefügt.

Zentriert zum nächsten Punkt

Die Operation platziert das Symbol zentriert zwischen zwei Punkten. Die Drehung des Symbols bleibt unverändert.

Animation

Zeigen Sie auf den ersten Referenzpunkt. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination
Drücken Sie [Shift]+[X].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Zentriert zum nächsten Punkt.
Vom gewählten Punkt führt eine bewegliche Linie zum Cursor.
Klicken Sie auf den zweiten Referenzpunkt. Das Symbol wird zwischen beiden Punkten zentriert eingefügt. Es behält seine ursprüngliche Drehung.

Lotrecht zur Fluchtlinie

Die Operation platziert das Symbol im Schnittpunkt aus der zu bestimmenden Fluchtlinie und dem Lot , das von der Cursorposition auf die Fluchtlinie berechnet wird.

Animation

Führen Sie den Cursor zu der Position, von wo aus das Lot auf die Fluchtlinie gefällt werden soll.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[L].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Lotrecht zur Fluchtlinie.
Das Symbol ist temporär an der alten Cursorposition fixiert. Eine bewegliche Linie führt vom Symbol zum Cursor. In der Meldezeile erscheint die Aufforderung: [Klick Links] auf Fluchtlinie=Symbol auf berechneter Position einfügen.
Zeigen Sie auf die gewünschte Fluchtlinie (1). Die Linie wird orange hervorgehoben. Vom Symbol wird das Lot auf die Fluchtlinie gefällt. Der Schnittpunkt gibt die Position des Symbols an.
Klicken Sie . Das Symbol ist an der angezeigten Position fixiert.

Lotrecht vom Mittelpunkt der aktiven Linie

Die Operation platziert das Symbol lotrecht zur Linie in definiertem Abstand zu deren Mittelpunkt.

Animation

Führen Sie den Cursor zum Mittelpunkt der Referenzlinie. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[C].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Rechtwinklig vom Mittelpunkt bewegen.
Es erscheint der Dialog: Lotrechte
Geben Sie den gewünschten Abstand in Meter (m) ein. Vom Mittelpunkt der Referenzlinie geht eine lotrechte Hilfslinie in der Länge des eingegebenen Abstandes aus. Die Hilfslinie ist auf die Seite mit dem kleinsten Abstand zum Cursor gerichtet. Durch eine entsprechende Mausbewegung wechselt die Hilfslinie die Seite.
Klicken Sie auf die gewünschte Seite. Das Symbol ist an der angezeigten Position fixiert.

Abstand als Radius definieren

Die Operation unterstützt z. B. den Einbau eines Symbols an einer schräg verlaufenden Wand, wenn gleichzeitig ein definierter Abstand zu einem Referenzpunkt gefordert ist.

Der Abstand wird als Kreis visualisiert, der Kreisradius wird abgefragt. Der Kreis bildet Schnittpunkte zu anderen Linien im Modell, welche bei der Platzierung helfen.

Animation

Notwendige Voraussetzung

Das Symbol ist richtig gedreht

Die Operation arbeitet mit der aktuellen Drehung des Symbols. Gegebenenfalls müssen Sie die Drehung korrigieren. Nutzen Sie eine der folgenden Möglichkeiten.

Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[G].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Abstand als Radius definieren.
Ein Dialog fragt den Abstand ab.
Geben Sie den Abstand ein. Sie können unterschiedliche Längeneinheiten verwenden.
Klicken Sie auf OK. An der Cursorposition erscheint ein Kreis mit dem eingegebenen Radius. Er bildet einen Schnittpunkte mit der Wandlinie.
Führen Sie den Cursor zum Schnittpunkt zwischen Kreis und Wandlinie. Der Punkt fängt den Cursor.
Klicken Sie . Das Symbol ist an der angezeigten Position fixiert.

Abstand als Referenzstrecke definieren

Ausgehend von der Cursorposition platziert die Operation das Symbol durch Definition einer Referenzstrecke.

Animation

Zeigen Sie auf den Referenzpunkt. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[K].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Relativ bewegen - Abstand mit den nächsten 2 Punkten.
Das Symbol bleibt temporär auf dieser Position und bewegt sich nicht mehr mit dem Cursor. In der Meldezeile erscheint die Aufforderung: [Klick Links]=Erster Punkt".
Klicken Sie auf den ersten Punkt der Referenzstrecke. Vom gewählten Punkt führt eine bewegliche Linie zum Cursor.
Klicken Sie auf den zweiten Punkt der Referenzstrecke. Das Symbol ist so verschoben, dass Distanz und Richtung der Referenzstrecke entsprechen.

Abstand senkrecht/waagerecht

[Shift]+[

]/[

]

[Shift]+[8]

[Shift]+[9]

[Shift]+[S]

[Shift]+[X]

[Shift]+[L]

Lotrecht vom Mittelpunkt der aktiven Linie

[Shift]+[C]

[Shift]+[G]

Abstand als Referenzstrecke definieren

[Shift]+[K]

Operationen zur Positionsbestimmung mit der Maus

Objekt einmessen – ausgehend von der aktuellen Position des Cursors

Objekt einmessen – ausgehend vom aktuellen Referenzsymbol.

Objekt auf absoluter Position platzieren

Einbauhöhe einstellen

Drehen und Skalieren

Referenzsymbol

Referenzsymbol

Abstand als X/Y/Z-Koordinaten

Die Operation platziert das Symbol mit einem definiertem X- und Y-Abstand zum Referenzsymbol. Die Cursorposition hat keinen Einfluss auf das Ergebnis.

Animation

Aufruf über Tastenkombination

Drücken Sie [8].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Von letzter Position Abstand zur Referenz.
Es erscheint der Dialog: Abstand zur Referenz
Geben Sie die Werte ein. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.

X-Achse: Wert=Aktueller Wert +/-

X-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden.

Y-Achse: Wert=Aktueller Wert +/-

Y-Abstand zwischen der Referenzposition und der gewünschten Position. Das Vorzeichen bestimmt die Richtung. Sie können unterschiedliche Längeneinheiten verwenden.
Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Referenzsymbol

Abstand und Winkel

Die Operation platziert das Symbol mit einem definiertem Abstand vom Referenzsymbol in der durch den Winkel ausgedrückten Richtung. Die Cursorposition hat keinen Einfluss auf das Ergebnis.

Animation

Aufruf über Tastenkombination

Drücken Sie [9].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Von letzter Position Abstand und Winkel.
Es erscheint der Dialog: Abstand zur Referenz
Geben Sie die Werte ein. Entsprechend der Eingabe zeigt eine Hilfslinie auf die resultierende Position. Jede weitere Änderung wird sofort sichtbar, sodass Sie die Eingaben korrigieren können.

Abstand

Gesamter Abstand zwischen der Referenzposition und der gewünschten Position. Sie können unterschiedliche Längeneinheiten verwenden.

Drehung um die Z-Achse

Richtung der Positionsverschiebung als Winkel zwischen 0 und 360°. Sie können einen positiven oder negativen Wert eingeben. Das Vorzeichen bestimmt die Richtung.
Klicken Sie auf OK. Das Symbol ist an der angezeigten Position fixiert.

Referenzsymbol

Abstand als Radius definieren

Die Operation unterstützt z. B. den Einbau eines Symbols an einer schräg verlaufenden Wand, wenn gleichzeitig ein definierter Abstand zum Referenzsymbol gefordert ist.

Der Abstand wird als Kreis visualisiert, dessen Radius abgefragt wird. Der Kreis bildet Schnittpunkte zu anderen Linien im Modell, die bei der Platzierung helfen.

Animation

Aufruf über Tastenkombination

Drücken Sie [G].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Von letzter Position Abstand als Radius definieren.
Es erscheint ein Dialog zur Eingabe des Radius.
Geben Sie den Wert ein. Sie können unterschiedliche Längeneinheiten verwenden.
Klicken Sie auf OK. Um das Referenzsymbol erscheint ein Kreis mit dem eingegebenen Radius. Er bildet einen Schnittpunkte mit der Wandlinie.
Klicken Sie auf den Schnittpunkt. Das Symbol ist an der angezeigten Position fixiert.

Abstand senkrecht/waagerecht

[

]/[

]

[8]

[9]

[G]

Operationen zur Positionsbestimmung mit der Maus

Objekt einmessen – ausgehend von der aktuellen Position des Cursors

Objekt einmessen – ausgehend vom aktuellen Referenzsymbol.

Objekt auf absoluter Position platzieren

Einbauhöhe einstellen

Drehen und Skalieren

Drehen durch Mausklick um Schrittwinkel

Die Operation dreht das Symbol mit jedem Klick / um einen festgelegten Schrittwinkel, den Sie numerisch definieren können.

Animation

Schrittwinkel für die Drehung definieren

Drücken Sie [A]
Ein Dialog fragt den Winkel ab, um den Sich das Symbol bei jedem Mausklick drehen soll.
Geben Sie den Wert ein.
Klicken Sie auf OK. Sie können die nächste Operation ausführen.

Drehen durch Mausklick um Schrittwinkel

Drücken und halten Sie [Shift]+[Strg].
Je nach gewünschter Drehrichtung klicken Sie /. Das Symbol dreht sich um den eingestellten Schrittwinkel.

Rechtwinklig zu zwei Punkten ausrichten

Die Operation richtet das Symbol zu einer Strecke zwischen zwei Punkten aus.

Animation

Zeigen Sie auf den ersten Referenzpunkt. Der Punkt fängt den Cursor.
Aufruf über Tastenkombination

Drücken Sie [Shift]+[A].
Aufruf im Menü
1. Klicken Sie . Das Kontextmenü erscheint.
2. Wählen Sie: Vom Cursor Rechtwinklig zu zwei Punkten ausrichten.
Vom gewählten Punkt führt eine bewegliche Linie zum Cursor.
Klicken Sie auf den zweiten Referenzpunkt. Das Symbol ist zur Referenzstrecke ausgerichtet. Sie können die nächste Operation ausführen.

Rechtwinklig zu einer Linie ausrichten

Die Operation richtet das Symbol rechtwinklig zu einer existierenden Linie aus.

Animation

Aktivieren Sie Automatisches Drehen bei gedrückter Strg-Taste
Drücken und halten Sie [Strg].
Führen Sie das Symbol zur Linie. Die Linie wird orange hervorgehoben. Das Symbol richtet sich zur Linie aus.
Lassen Sie die Taste los. Sie können die nächste Operation ausführen.

Drehen durch Eingabe (um alle Achsen)

Die Operation erlaubt die Symboldrehung um alle Achsen durch numerische Eingabe.

Drücken Sie [R].
Der Objektdialog erscheint, die Registerkarte Position/Skal./Drehen ist geöffnet.

Stellen Sie die Drehung ein.

um Z-Achse / um X-Achse / um Y-Achse

Jedes Objekt besitzt ein eigenes Koordinatensystem mit den Achsen X', Y' und Z', um die es gedreht werden kann. Der Nullpunkt dieses objektgebundenen Koordinatensystems stimmt mit dem Einfügepunkt des Objektes überein. Damit ist der Einfügepunkt des Objektes gleichzeitig der Referenzpunkt für seine Drehung.

um Z-Achse
um X-Achse
um Y-Achse

Klicken Sie auf OK. Sie können die nächste Operation ausführen.

Symbol skalieren

Die Operation vergrößert oder verkleinert das Symbol um einen Faktor.

Drücken Sie [S].
Der Objektdialog erscheint, die Registerkarte Position/Skal./Drehen ist geöffnet.

Stellen Sie die Skalierung ein.

Faktor für 2D / Faktor für 3D

Sie können einem Objekt unterschiedliche Skalierungsfaktoren zur Anwendung in der zwei- und dreidimensionale Ansicht zuweisen.

Einstellung	Auswirkung
Faktor für 2D	Die Einstellung ist gültig, wenn keine dreidimensionale Ansicht aktiv ist. Das Objekt wird gleichmäßig in X- und Y-Richtung vergrößert oder verkleinert.
Faktor für 3D	Die Einstellung ist gültig, wenn eine dreidimensionale Ansicht aktiv ist. Das Objekt wird gleichmäßig in X-, Y- und Z-Richtung vergrößert oder verkleinert.
