Die Schnittstelle zum ELEKTROmanager übergibt alle Daten aus dem DDS-CAD-Projekt.

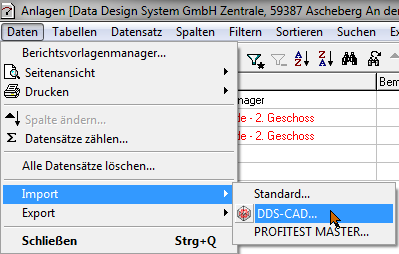

Im ELEKTROmanager wird das DDS-CAD-Projekt über ein PlugIn importiert.
Dabei werden auch technische Daten wie Geschoss- und Rauminformationen der Verteiler und der angeschlossenen Bauteile übergeben.
Folgende Daten müssen in DDS-CAD eingetragen werden um das Projekt an den ELEKTROmanager übergeben zu können.
Sind Daten unvollständig, werden sie bei der Übergabe abgefragt bzw. müssen im ELEKTROmanager nachgetragen werden.

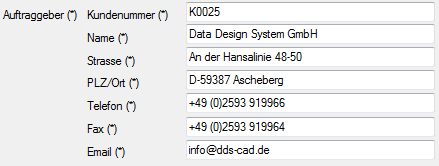

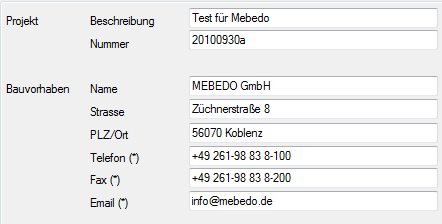

In DDS-CAD werden die Projektinformationen eingetragen.
Damit die angeschlossenen Bauteile übergeben werden, müssen sie mit einem Kabel angeschlossen und anschließend eine Stückliste erstellt werden.
Die Stückliste muss in jeder Zeichnung erstellt werden, in der Bauteile angeschlossen wurden.
Zudem wird die Stückliste benötigt, um die Geschoss- und Rauminformationen für die platzierten Verteiler zu generieren.
Es werden angeschlossene Bauteile der folgenden Art übergeben: Schalter, Steckdosen, Leuchtstoffleuchten, Glühlampenleuchten und
Anschlussarbeiten sowie "BK Belegt-Symbol und Anschluss für Gerätebestückung".

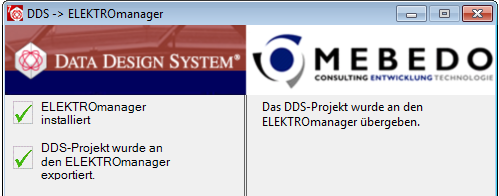

Mit [DDS-Projekt exportieren] werden die verfügbaren Verteiler angezeigt und mit [Weiter] wird das DDS-Projekt exportiert.

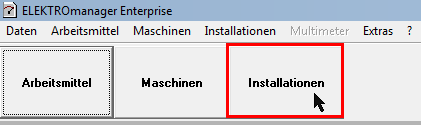

Der ELEKTROmanager wird gestartet und [Installation] wird gewählt.
Mit dem PlugIn "DDS-CAD" wird das zuletzt aktive DDS-Projekt gefunden und die Daten werden eingelesen.

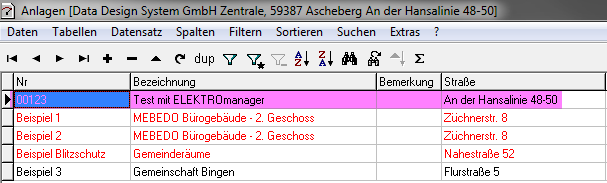

Alle Abfragen werden mit [Weiter] bzw. [OK] bestätigt. Anschließend befindet sich das DDS-Projekt in der Liste der Projekte und kann mit einem Doppelklick (in den rot markierten Bereich) geöffnet werden.

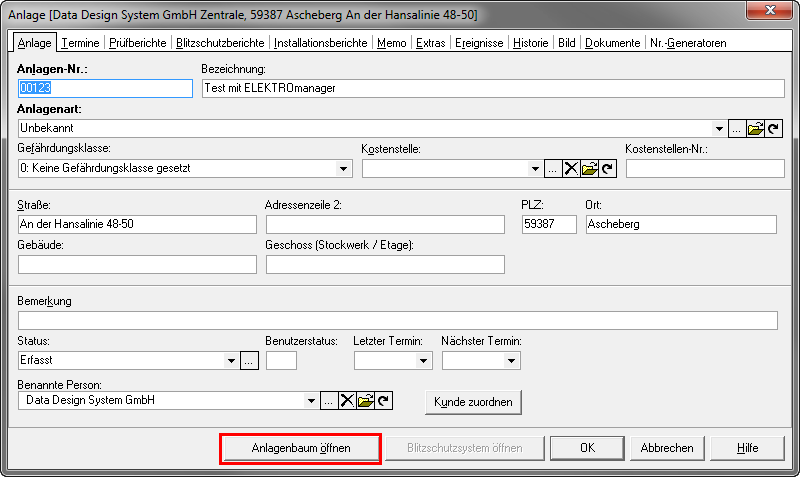

Mit dem Button [Anlagenbaum] werden die Details aufgerufen.

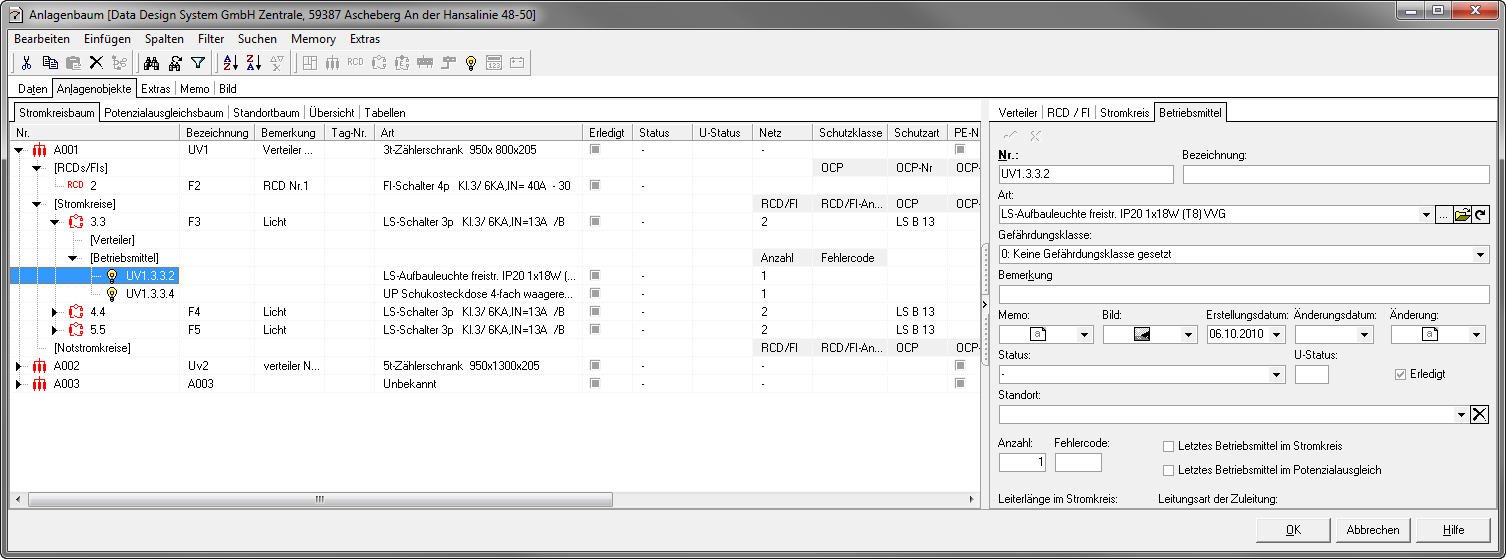

Alle übergebenen Daten sind im Anlagenbaum aufrufbar. Auf der rechten Seite werden jeweils die Details angezeigt.
