Das freie Zeichnen der Module ist möglich. Es gibt jedoch keine Ertragsberechnung und keinen automatischen Flächen-Fang.
Das Schweizer Unternehmen
VelarSolaris liefert die Berechnung für den Ertrag und Auslegung
der Anlage.
Mit der Schnittstelle (Polysun) ist es möglich, eigene Module oder
Wechselrichter anzulegen und berechnen.
Im Ergebenis wird der Jahresertrag und Leistung der Anlage ermittelt.
Für Photovoltaik wurden die
Objektgruppenfunktion überarbeitet, damit innerhalb der
Gruppe Module verschoben und gelöscht werden können.
Die gleiche Funktion wird auch in der Elektrotechnik für elektrische Bauteile
genutzt.
Die Dachfläche wird
automatisch erkannt. Dadurch werden die Module automatisch mit der richtige Höhe und Neigung auf das Dach platziert.
Das Zeichnen der Hilfslinien für den Sparrenabstand und Balkenabstand wird manuell gezeichnet.
Die Hilfslinien wurde erweitert
mit der Funktion „Parallele Hilfslinie“. Hiermit kann der Balken-, Sparren- oder
Dachpfannenabstand als Hilfslinie für
das Montagematerial definiert weden.
Um Sie zu aktivieren sie finden
Sie die Funktion „Hilfslinien“ im Werkzeugkasten.
Drücken
Sie die Taste [STRG] und gehen mit dem Cursor zu einer Linie
(Dachkante),
sodass die Linie orange gekennzeichnet wird.
Mit der rechten Maustaste kommen
Sie dann zu der Funktion „Parallele Hilfslinie“.

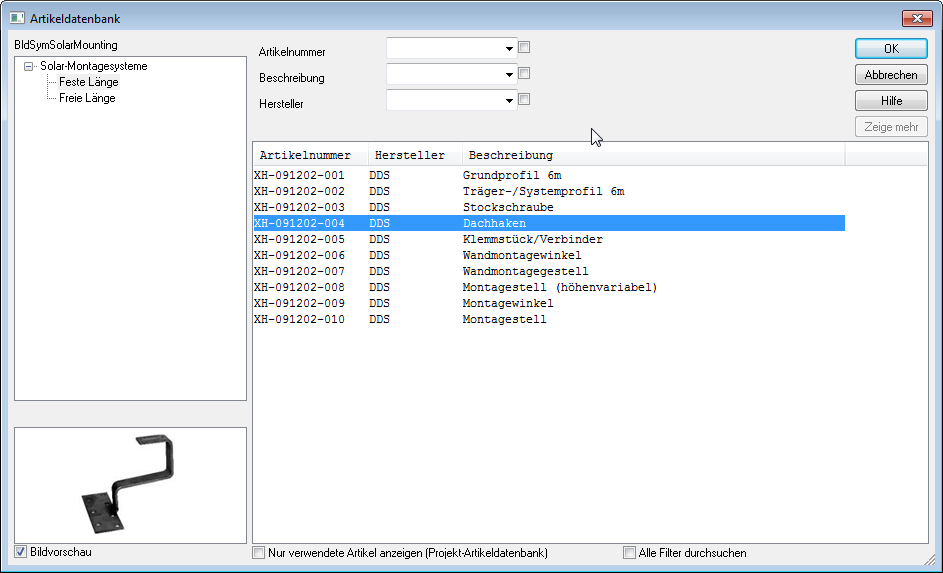

Artikel für Montagesysteme sind nicht vorhanden.
Montagesysteme für die
Befestigung der Module, als Schienensystem oder
als Ständersystem,
sind neu in die Artikeldatenbank aufgenommen.
Wählen Sie die Funktion
Montagematerialien und platzieren sie diese auf Dächer oder
Freiland. Die Artikel mit den Oberbegriff".
Frei
Länge" beinhalten die Grundprofile mit frei definierbaren Längen.
Die se wird über zwei Punkte bestimmt.
Die Draufsicht zeigt aufgrund der Dachneigung nicht das
reale Abmaß der Dachfläche an.
Von oben gesehen wirkt die Fläche kleiner als diese tatsächlich ist.
Nun kann die Dachfläche so
gedreht werden, dass man direkt auf die Dachfläche ohne
Dachwinkel geschaut werden kann.
Diese Ansicht, als CFI
gespeichert, kann für spätere Bemaßungen genutzt
werden.
