Raum teilen

Beispiel

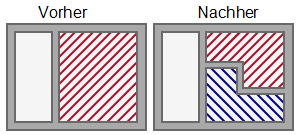

Angenommen, sie erhalten einen geänderten Grundriss. Ein großer Raum wurde in zwei kleinere Räume geteilt.

Notwendige Voraussetzungen

GeschlossenGebäudemodell ist aktiv oder das Modell ist im Gewerk Gebäude geöffnet.

Ablauf

  1. Wählen Sie: Gebäude  Raum teilen
    Der Cursor erscheint als Fadenkreuz. In der Hinweiszeile erscheint: [Klick Links] auf Wand=Position Teilungspunkt und Start der Trennwand

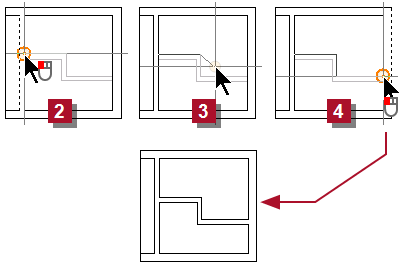

  2. Klicken Sie auf den Teilungspunkt in der ersten Wand. Der Cursor führt eine Polylinie. In der Hinweiszeile erscheint:  [Klick Links] in Raum=Ecke der Trennwand [Klick Links] auf Wand=Trennung fertigstellen
  3. Zeichnen Sie die Wand bis zum Teilungspunkt in der zweiten Wand.
  4. Klicken Sie auf den Teilungspunkt in der zweiten Wand. Der Raum wurde geteilt. Die Operation ist beendet.
