Gebäude gliedern
|
Sie können mehrere Räume unabhängig von ihrer Etagen- oder Bereichszugehörigkeit einer übergeordneten Struktur zuweisen und auf diese Weise von anderen Räumen abgrenzen. Dabei gliedern Sie das Gebäude in Zonen verschiedener Typen. Ordnen Sie Räume einer gemeinsamen Zone zu, wenn sie im jeweiligen Kriterium übereinstimmen. Trennen Sie Räume in verschiedene Zonen, wenn sie sich im jeweiligen Kriterium unterscheiden. Ein Raum kann jeweils einer Zone jedes Typs angehören, aber nicht mehreren Zonen desselben Typs. |
Zonentyp
|
|
Gliederung des Gebäudes nach EINEM frei gewählten Kriterium, z. B.
|
|
Gliederung des Gebäudes in Gebäudeeinheiten im Sinne der Heizlastberechnung. Die Räume einer Gebäudeeinheit bilden immer eine zusammenhängende Fläche.
|
|
Zusammenfassung von Räumen, die im Sinne der Rohrnetzberechnung (Trinkwasser) als Nutzungseinheit gelten.
|
|
Gliederung des Gebäudes nach den Nutzern oder Eigentümern der Räume. |
|
Gliederung des Gebäudes nach lüftungstechnischen Gesichtspunkten für folgende Fälle:
Die Kühllastberechnung verlangt KEINE Gliederung des Gebäudes nach Lüftungszonen. Das Vorhandensein von Lüftungszonen ermöglicht jedoch:
Sie können zusätzlichen Lüftungszonen definieren, wenn kein Widerspruch zu einer der Gliederung des Gebäudes nach lüftungstechnischen Gesichtspunkten für folgende Fälle:
|
Hauptfunktionen
|
Gliederung des Gebäudes nach Unter dem Aspekt der Kühllastberechnung lassen sich Räume differenzieren nach den Anforderungen ans Innenraumklima, internen Wärmequellen sowie deren zeitlicher Aktivität. Jede Wertekonfiguration dieser Parameter charakterisiert einen Raumtyp für die Kühllastberechnung.
Achtung! Der Name einer Zone dieses Typs muss mit dem Namen eines Raumtyps aus der ESBO Gebäudevorlage übereinstimmen. Die Namensgleichheit gewährleistet die automatische Zuordnung der Räume in ESBO. |
|||||||||||||||||||||||||||||||||||

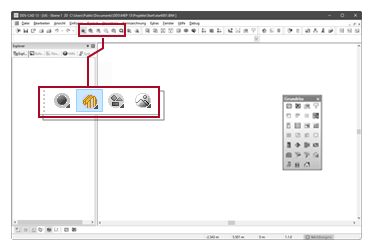

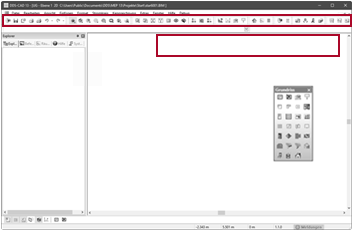

Anwendung
|
|
|
|
Beispiel Angenommen, Sie möchten das Gebäude gliedern und Räume nach unterschiedlichen Kriterien kategorisieren. Ablauf
|
auf die Zelle öffnet den Dialog
|
Beispiel Ein Raum kann mehreren Zonen unterschiedlichen Typs angehören, z. B. .
Ändert ein Raum seinen Charakter, kann auch die Trennung von einer Zone notwendig werden. Ablauf
|
in nacheinander in die gewünschten Räume.
. Das Kontextmenü erscheint.
[ESC]. Der Dialog erscheint erneut.
|
Beispiel Es ist nicht möglich, den Typ einer Zone nachträglich zu ändern. Haben Sie den falschen Typ auf mehrere Räume angewendet, können Sie die Zone kopieren und dabei den Typ neu definieren. Ablauf
|
|
Beispiel Angenommen, Sie haben eine oder mehrere Zonen zu viel definiert. Sie können diese Einträge löschen. Ablauf
|
auf den überflüssigen Eintrag in
|

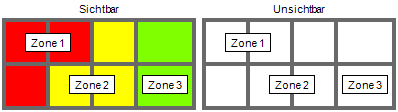

Beispiel Sie können die Sichtbarkeit und die visuellen Eigenschaften von Zonen im Modell steuern.
Ablauf In Menü Ansicht
Layer Standardmäßig sind alle Zonen eines Typs einem gemeinsamen Layer zugeordnet. Der Name des Typs ist gleichzeitig auch der Name des Layers. Sie können die Layer-Zugehörigkeit der Zonen weiter differenzieren und jede Zone auf einen eigenen Layer legen. Stift Standardmäßig erhält jede Zone einen eigenen Stift. Bei Bedarf können Sie einen anderen Stift wählen.
|
