IFC
Läuft ein Projekt als BIM-Prozess, tauschen Sie die Daten mit den anderen Projektbeteiligten über das Format IFC. Der IFC-Import erleichtert die Projektbearbeitung enorm, weil aus einer einzigen Datei automatisch das Gebäudemodell mit allen Etagen, Räumen und Bauteilen entsteht.
Achtung!

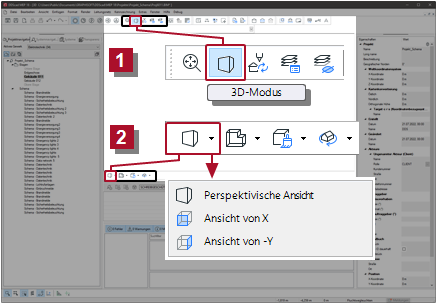

Der Schwerpunkt eines IFC-Modells liegt auf den darin enthaltenen Informationen, nicht aber auf einer hochwertigen Darstellung. Das Gebäude wird nach dem Import in DDScad dreidimensional visualisiert. Die Objekte erscheinen in ihrer körperlichen Gestalt und nicht als vereinfachtes Symbol (z. B. Schaltzeichen). Damit entspricht die Darstellung zumeist nicht den üblichen Normen und Standards.
Für die normgerechte Darstellung fordern Sie deshalb die Grundrisse auch als DWG-bzw. DXF-Datei an.
Notwendige Voraussetzungen
- Das Gebäude wurde mit klassifizierten 3D-Elementen modelliert.
- Jedem Objekt ist eine eindeutige Identität zugeordnet.
- Die Gebäudestruktur ist korrekt abgebildet, jeder Raum wurde definiert.
- Die den Raum begrenzenden Bauteile sind den Räumen zugeordnet.
Ablauf
|
|
Gebäude-Referenzmodell Diese IFC-Datei liefert in der Regel ein Architekt. Die Datei enthält das Gebäude mit allen Informationen über seine Beschaffenheit und die Nutzung der Räume. Position und Drehung im Modell sind fest definiert. Bei entsprechender Konfiguration des Importvorgangs erzeugt DDScad ein eigenes Gebäudemodell für die internen technischen Berechnungen (z. B. Heizlast, Luftvolumenstrom).
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

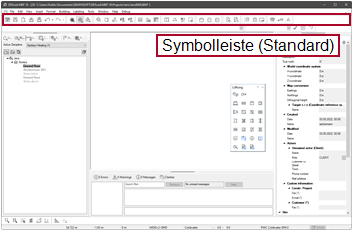

Daten ins Projekt kopieren
. Die Datei wurde in den Projektordner kopiert. Haben Sie eine gepackte Datei *.ZIP gewählt, wurde diese gleichzeitig extrahiert. Eine Meldung informiert darüber.
/
auf den Eintrag des aktuellen IFC-Modells. Das Kontextmenü erscheint.
|
Koordinationsdatei IFC-Dateien, die der Abstimmung zwischen den Planungen verschiedener Gewerke dienen (z. B. zur Kollisionsprüfung). Das Gebäudemodell wird nicht beeinflusst. Sie können beliebig viele IFC-Dateien zur Koordination integrieren. Position, Drehung und Darstellung sind variabel.
|
Das Modell ist unsichtbar.
Das Modell ist sichtbar.
|
IFC-Objekte ausblenden Sie können einzelne oder mehrere IFC-Objekte unsichtbar machen.
|
