Elektrotechnik - Verteiler

Bis zur Version 7.3 konnten die Abstände zwischen zwei Stromkreisen nur durch eine Leerzeile im Verteileraufbau (spezielles Stromkreis-Layout) oder durch getrennte Intervalle beim automatischen Zeichnen variiert werden. Beide Lösungen waren in ihren Möglichkeiten begrenzt.

In Version 8 können Sie den Platzbedarf eines automatisch gezeichneten Stromkreises mit Hilfe der Maus bestimmen. Die nachfolgenden Stromkreise verändern ihre Position daraufhin automatisch.

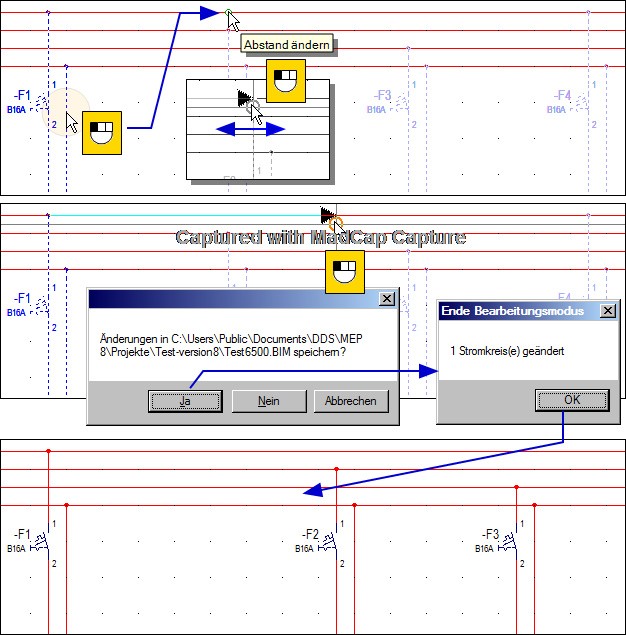

• Klicken Sie auf den Stromkreis, dessen Platzbedarf Sie verändern möchten. Der gewählte Stromkreis erscheint als markiertes Objekt. Auf der Sammelschiene erscheint auf der Position des folgenden Stromkreises ein Kreis als Griff (1).
• Klicken Sie auf den Griff. Das Symbol verwandelt sich in einen Pfeil, der durch die Maus auf der Sammelschiene bewegt werden kann. Sie können den Platzbedarf des Stromkreises bestimmen.
• Fixieren Sie den Pfeil durch Klick . DDS-CAD fragt, ob Sie die Änderung übernehmen wollen.
• Bestätigen Sie die Abfrage mit Ja. Es erscheint der Hinweis "Ende Bearbeitungsmodus: 1 Stromkreis(e) geändert."
• Klicken Sie auf OK. Der nachfolgende Stromkreis hat seine Position auf den definierten Platzbedarf angepasst und auch die nachfolgenden Stromkreise werden verschoben.
