Vereinfachte Bearbeitung von Stromlaufplänen
- Platzbedarf eines Stromkreises ändern
- Beibehaltung des rechten Winkels
- Symbole per Drag and Drop aufrufen ("Bauteile zeichnen" und "KNX-Systeme")
|

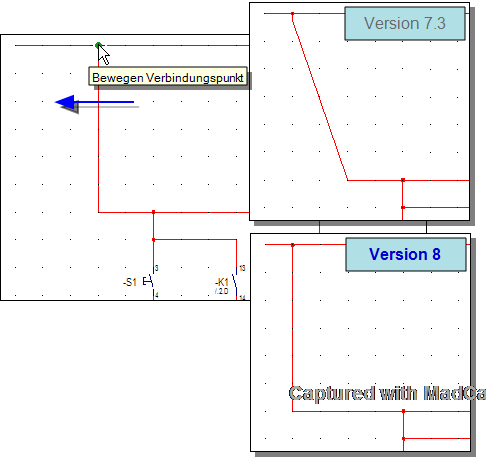

Bei der zeichnerischen Bearbeitung von Stromlaufplänen oder auch einzelnen Stromkreislayouts müssen Leiterverbindungen häufig verschoben werden, um z. B. zusätzliche Strompfade in die Schaltung einbauen zu können. In Version 7.3 wurde dabei im ersten Schritt nur der Anschlusspunkt verschoben, sodass im Resultat eine schräge Linie entstand. Es wurde also mindestens ein zweiter Schritt zur Korrektur notwendig. In Version 8 führt DDS-CAD diese Korrektur automatisch durch. Der benachbarte Knickpunkt wird automatisch in die jeweilige Richtung mitgeführt. |
